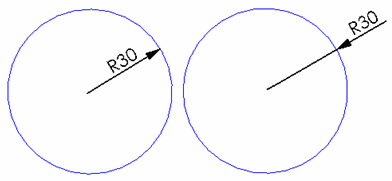

文档属性 - 半径尺寸 可以指定半径尺寸的文档层绘图设定。适用于所有文档类型。 要打开此页面： 请在打开工程图后，单击 选项 （“标准”工具栏），选择 文档属性，然后选择 尺寸 > 半径。 总绘图标准 总绘图标准 从所选绘图标准页面设定继承而来。 基本径向尺寸标准 基本径向尺寸标准 选择一个标准： ANSI ISO DIN JIS BSI GOST GB 引线/尺寸线样式 引线样式 选择： 样式。 引线厚度 选择： 一个厚度值，或选择自定义大小，然后输入厚度值。 文本 字体 单击以修改字体。 水平文字对齐 左 中 右 垂直文字对齐 上 中 下 双制尺寸 双制尺寸显示 选择此项可以双制单位显示尺寸。 为双显示显示单位 选择此项可显示第二组尺寸的单位。 文本位置为“实体引线，对齐文本”时分割 选择以使用双制尺寸设置新线性尺寸，从而显示已折断尺寸线上方和下方的分割线。 尺寸值的位置 上 下 右 左 主要精度 单位精度 为值选择小数点后包含的位数。 公差精度 为公差选择小数点后包含的位数。 双精度 单位精度 从清单中为次要单位的值选择小数点后的位数。 公差精度 从清单中为次要单位的公差值选择小数点后的位数。 图层 图层 选择一个图层。 必须首先为工程图创建图层，然后才能为文档属性中选择这些图层。 必须在工程图视图文档的图层（图层工具栏）中选择依照标准以应用这些图层设置。 文本位置 实引线，文字对齐 折断引线，水平文字 折断引线，文字对齐 箭头方位 旧制孔 智能箭头随文字位置摆放 智能箭头附加到远离标注的弧和点 选项 显示实引线 对于除 ANSI 以外的标准，只显示通过中心点的引线，而不是到圆周的引线。 在选定时，引线包括中心点。 在清除时，引线箭头在圆周处停止。 公差(T) 单击以设置公差。 父主题文档属性 - 尺寸 图层 尺寸标注引线 缩短线性尺寸
