范例： 带等距的剖面视图

这些范例说明有关添加等距至剖切线。

圆弧等距

  1. 定位水平剖切线 Cutting-line-Horizontal.png。
  2. 添加圆弧等距 sectionxpert-arc-offset.png。
    section-arc-offset-2.gif section-arc-offset-3.gif

    开始圆弧等距的剖切线上第一个点

    设置等距角度的几何体上第二个点
  3. 最终剖面视图

单一等距

  1. 定位竖直剖切线 Cutting-line-Vertical.png。
  2. 添加单一等距sectionxpert-single-offset.png 。
    section-single-offset-2-U.gif section-single-offset-3-U.gif

    开始单一等距的剖切线上第一个点

    设置等距深度的几何体上第二个点

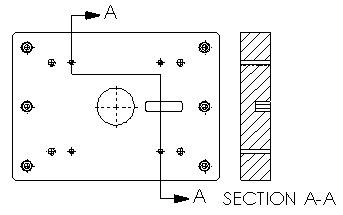

  3. 最终剖面视图

凹口等距

  1. 定位水平剖切线 Cutting-line-Horizontal.png。
  2. 添加凹口等距 sectionxpert-notch-offset.png。
    section-notch-offset-2.gif section-notch-offset-3.gif

    开始凹口等距的剖切线上第一个点

    设置等距长度的剖切线上第二个点

    设置等距深度的几何体上第三个点


  3. 最终剖面视图
