复杂边角管理示例

此主题演示了使用不同剪裁顺序的复杂边角示例。

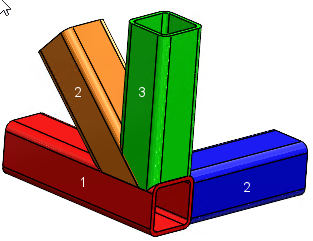

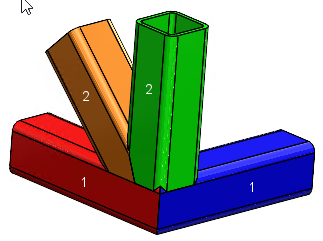

在以下示例中,构件上的数字表示剪裁顺序:
  • 剪裁顺序=1
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=4
  • 剪裁顺序=1
  • 剪裁顺序=2
  • 剪裁顺序=3
  • 剪裁顺序=3

剪裁工具构件组中的构件

复杂边角 PropertyManager 中,当您将某个构件从实体剪裁组移至剪裁工具构件组时,将剪裁剩余的构件。 剪裁基于:

  • 剩余构件的剪裁顺序
  • 移至剪裁工具构件组的构件的位置。

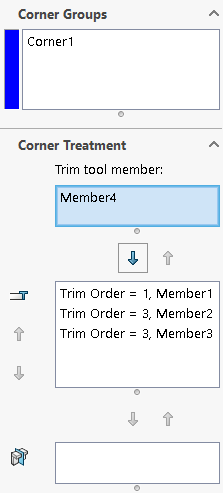

在以下示例中,T 表示构件 4 被移至剪裁工具构件组。

平面工具组中的构件

复杂边角 PropertyManager 中,当您将构件移至平面工具组时,移动的构件将被剪裁。 剪裁基于与移动的构件相接触的构件的剪裁顺序和位置。

在以下示例中,P 表示构件 4 被移至平面工具组。
