文件属性 - 局部视图标号

可以指定局部视图标号的文档层绘图设定。

要打开此页面：

请在打开工程图后，单击 选项（“标准”工具栏），选择 文档属性 选项卡，然后选择视图 > 细节。

总绘图标准

总绘图标准 从所选绘图标准页面设定继承而来。

基本局部视图标准

基本局部视图标准
选择一个标准：
  • ANSI
  • ISO
  • DIN
  • JIS
  • BSI
  • GOST
  • GB

圆

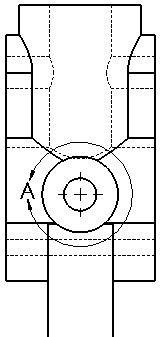

圆形样式 为源视图圆选取一样式。
圆形厚度 选择一个厚度值，或选择自定义大小，然后输入厚度值。

边界

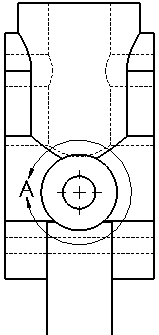

边界样式 为局部视图边界选取一样式。
边界厚度 选择一个厚度值，或选择自定义大小，然后输入厚度值。

局部视图图标文字

将字体设定应用到源视图。

字体

单击以修改字体。

局部视图图标文本范例

查看标号文字

将字体设定应用到局部视图标号。

字体

单击以修改字体。

视图标号文字范例

标号选项

依照标准 选择此项可遵循基本标准。 清除此项可修改视图标号参数：
  • 名称。 选择要显示在视图标号中的标题，或键入您自己的标题。
  • 标号。 选择与父视图上标号对应的标号字母在视图标号中的显示方式。
  • 比例。 选择比例缩放的标号，或键入您自己的标号。
  • 分隔符。 选择一个比例显示选项：
    • 要用两个数字以分隔符分隔的方式显示比例，选择：
      • X:X
      • X/X
      • (X:X)
      • (X/X)
    • 要将比例显示为两个数字比率紧跟 X 的方式，选择 # X。
    • 要隐藏比例，选择 <无>。
  • 删除比例中冒号 (:) 和斜杠 (/) 周围的空格。 选择以删除比例标号中的空格。
  • 标号显示选项：
    • 层叠。 显示视图标号时，名称和标号将层叠显示在比例的上方。
    • 直排。 在同一行中显示名称和标号。
在视图上方显示标号 选择此项可在视图上方显示标号。
包含新视图的位置标签 选择以自动添加位置标签至详细视图和局部视图图标。
按锯齿状轮廓的视图比例缩放 选择以自动缩放锯齿状轮廓比例为工程图视图比例。

图层

图层
选择一个图层。
必须首先为工程图创建图层，然后才能在文档属性中选择这些图层。
局部视图标号图层设定会覆盖局部视图标号圆形样式和边框样式设定。
