创建双向扫描

您可使用双向来为中间路径轮廓或整个路径在任一方向上创建扫描。

您还可单独控制每个扫描方向上的路径的扭转值并将该扭转值应用到整个长度。 但是，对于双向扫描，您不能使用引导曲线或设置起始处和结束处相切。

双向选项可用于扫描凸台/基体、扫描切除（使用实体扫描选项的扫描切除除外）和扫描曲面零件。 其还可用于扫描切除装配体。

要创建双向扫描：

  1. 在零件中，单击插入 > 凸台/基体 > 扫描。

  2. 在 PropertyManager 中的轮廓和路径下，单击草图轮廓，然后执行以下操作：

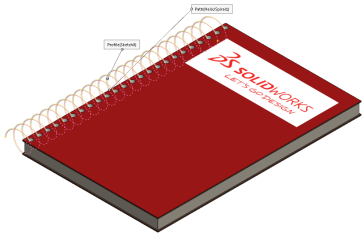

    1. 在弹出窗口 FeatureManager 设计树中，为轮廓选择 Sketch8，并为路径选择螺旋线/涡状线。
    2. 您可单击方向 1 和方向 2 来切换扫描方向。

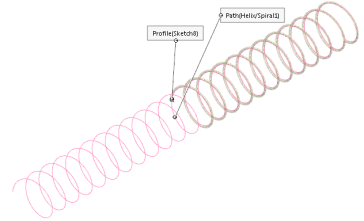

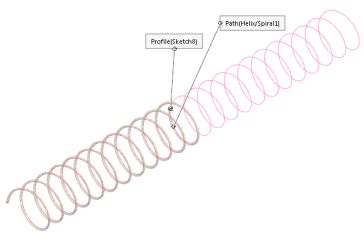

      方向 1 方向 2
    3. 单击双向 。
      以两个方向运行扫描。

  3. 在选项下，执行以下操作：

    1. 对于轮廓方向，单击随路径变化。
    2. 对于轮廓扭转，单击自然。
      您可单独指定扫描每端的扭转并将该扭转角度应用到整个路径。
      默认情况下，将选中显示预览和合并结果。

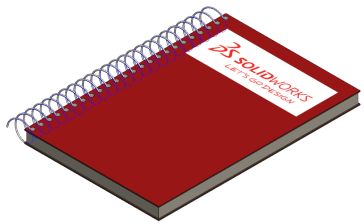

  4. 单击 。
