用锯齿状轮廓创建细节视图

要用锯齿状轮廓创建细节视图：

  1. 在工程图视图中，单击局部视图 （工程图工具栏），或者单击 插入 > 工程图视图 > 详细 。
    圆工具Tool_Circle_Sketch.gif已激活。

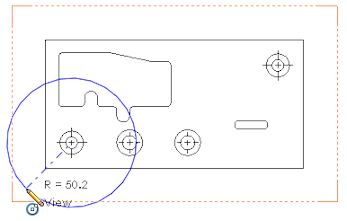

  2. 绘制一个圆。

  3. 在 PropertyManager 中的局部视图下，选择锯齿状轮廓。
  4. 在形状强度下，移动滑块以定义锯齿状轮廓的强度。
  5. 单击以放置视图。
