创建与视图垂直的基准面

创建与当前视图方位垂直的基准面：

  1. 根据需要调整模型的视图方位。
  2. 单击基准面 （参考几何体工具栏）或插入 > 参考几何体 > 基准面。

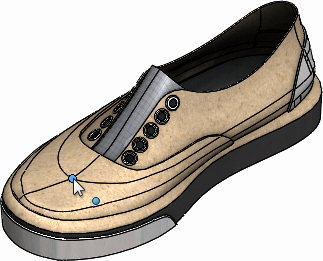

  3. 对于第一参考 ，选择图形区域中的顶点。

  4. 在 PropertyManager 中，在第一参考下面单击平行于屏幕 。
  5. 您还可输入一个使基准面与参考顶点偏移的距离值。
  6. 单击 。
    要更改基准面的位置，请旋转模型并单击 PropertyManager 中的更新基准面。
  7. 您还可创建垂直于视图的参考平面，而无需使用平面 PropertyManager。 在图形区域中右键单击一个面，然后单击创建平行于屏幕的平面。

    软件将在您右键单击的位置添加一个平面上或曲面上 3D 草图点，并将在该点处定位一个平行于屏幕的参考平面。

    如果曲面移动，该草图点也可能会移动。 若要确保该草图点不移动，则相对于其他几何图形设置其位置。
