原理图布线
原理图中每条电线只要与符号或端子相连接，都可以添加电缆线。布线命令在电线的右键菜单中。
|
电线的右键菜单：关联电缆芯 |
选择多条线时可以启用布线命令。
此界面与电缆管理类似，但允许您管理电缆芯布线。
|
关联电缆芯：在对话框的上半部分选择要使用的缆芯，在下半部分选择要布线的电线。
电缆芯按照所示顺序关联。列表上的第一个缆芯将分配到列表上的第一根电线，第二个缆芯分配到第二根电线，以此类推。建议根据缆芯列表组织电线列表。
蓝色电缆芯（粗体）：与电线关联。
绿色电缆芯（粗体）：分配到其中一根选定电线。
粗体表示电缆芯位于原理图中，非粗体蓝色电缆芯仅位于布线方框图中。 |
|
取消电缆芯关联：删除选定缆芯的布线。 |

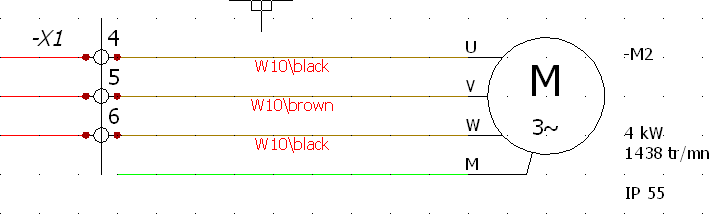

确定更改后，原理图自动更新。与电缆相对应的文本将自动放置在线上。可在电气工程属性（文本选项卡）中自定义设置此文本（的样式和内容）。
