Zadávání souřadnic

Všechny výkresy jsou založeny na kartézském souřadném systému, v němž se používají tři kolmé osy: X, Y a Z. Všechny osy vycházejí z počátku souřadného systému. Osa X a osa Y definují vodorovnou rovinu. Osa X a Z a dále osa Y a Z definují svislé roviny.

V kartézském souřadném systému je bod definován vzdálenostmi vůči rovinám XY, XZ a YZ. Tyto vzdálenosti se nazývají souřadnice XYZ bodu. Když kreslíte ve 2D, zadáváte body pouze na rovině XY. Souřadnice Z se vynechává. V systému CAD se pevný kartézský souřadný systém nazývá Globální souřadný systém (GSS). Nové výkresy jsou založeny právě na GSS.

Zadejte souřadnice jako absolutní nebo relativní hodnoty. Chcete-li určit souřadnice bodu vzhledem k předchozímu bodu (relativní zadávání souřadnic), napište před hodnoty souřadnic znak "@".

Absolutní souřadnice

Relativní souřadnice

Postup zadávání absolutních kartézských souřadnic:

1. Zadejte příkaz, vyžadující souřadnice, například Line.
2. Zadejte souřadnice X, Y a Z oddělené čárkami, například 0,0,0.
3. Zadejte následné souřadnice pro dokončení příkazu, například 3,5, 8,2, 6,7.

   Chcete-li umístit bod na rovinu XY (souřadnice Z je nulová), vynechte souřadnici Z. Zadejte například 3,5, 8,2.

Postup zadávání relativních kartézských souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0,0.
3. Chcete-li určit druhý bod vzhledem k prvnímu bodu, napište před hodnoty souřadnic znak "@": @3.5,8.2,6.7.

Postup zadávání absolutních polárních souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0.
3. Určete druhý bod s použitím 2D formátu, tj. "vzdálenost<úhel_alfa", například 7,5<45.

   vzdálenost: Určuje vzdálenost od počátku.

   úhel_alfa: Určuje úhel v rovině XY (kladné úhly se měří proti směru hodinových ručiček).

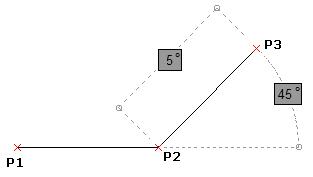

Postup zadávání relativních polárních souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0.
3. Určete druhý bod vzhledem k prvnímu bodu s použitím 2D formátu, tj. "@vzdálenost<úhel_alfa", například @7,5<45.

Postup zadávání absolutních válcových souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0,0.
3. Určete druhý bod s použitím 3D formátu, tj. "vzdálenost<úhel_alfa,souřadnice_z", například 7,5<45, 12,2.

   vzdálenost: Určuje vzdálenost od počátku.

   úhel_alfa: Určuje úhel v rovině XY (kladné úhly se měří proti směru hodinových ručiček).

   souřadnice_z: Určuje výšku nad rovinou XY.

Postup zadávání relativních válcových souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0,0.
3. Určete druhý bod vzhledem k prvnímu bodu s použitím 3Dl formátu, tj. "@vzdálenost<úhel_alfa,souřadnice_z", například @7,5<45, 12,2.

Postup zadávání absolutních sférických souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0,0.
3. Určete druhý bod s použitím 3D formátu, tj. "vzdálenost<úhel_alfa<úhel_beta", například 7,5<45<33.

   vzdálenost: Určuje vzdálenost od počátku.

   úhel_alfa: Určuje úhel v rovině XY (kladné úhly se měří proti směru hodinových ručiček).

   úhel_beta: Určuje úhel měřený od roviny XY (kladné úhly se měří nad rovinou XY).

Postup zadávání relativních sférických souřadnic:

1. Zadejte příkaz, který vyžaduje souřadnice.
2. Určete první bod, například 0,0,0.
3. Určete druhý bod vzhledem k prvnímu bodu s použitím 3D formátu, tj. "@vzdálenost<úhel_alfa<úhel_beta", například @7,5<45<33.

Posloupnost příkazů

Postup zadávání absolutních kartézských souřadnic:

: Čára
Určete počáteční bod» 0,0,0
Určete druhý bod» 3,5, 8,2, 6,7
...

Postup zadávání relativních kartézských souřadnic:

: Čára
Určete počáteční bod» 0,0,0
Určete druhý bod» @3,5, 8,2, 6,7
...
