O vytváření šrafování, výplní a přechodů
Šrafování výkresu pomáhá objasnit jeho význam a odlišit materiály a oblasti. Některé aplikace pro kreslení vyžadují pole šrafování, které mohou zvýšit jednoznačnost a čitelnost výkresu. Bývá tomu tak například v technických výkresech.
Pomocí polí můžete vyplňovat uzavřenou oblast nebo určené entity plnou barvou nebo barevným přechodem. Stejně jako šrafy přidávají barevné výplně smysl do výkresu a pomáhají odlišit materiály a plochy.
Toto téma obsahuje:
Přidávání šrafování/výplní a přechodů
Šrafování a výplně můžete přidat pomocí následujících příkazů:
- Vyšrafovat – Vyplní uzavřenou oblast nebo vybrané entity se šrafováním.
- -Vyšrafovat – Jedná se o variantu příkazu Hatch pro příkazové okno.
- FillArea – Vyplní uzavřenou oblast nebo určené entity plnou barvou nebo barevným přechodem.
Výběr polí šrafování a výplní
Oblasti můžete vyšrafovat pomocí různých vzorů šrafování nebo vyplnit určenou barvou.
K dispozici jsou následující možnosti šrafování:
- Předdefinované vzory: Vzory, která odpovídají normám ISO a ANSI, a dále pole, která se běžně používají v konkrétních průmyslových odvětvích
- Uživatelské vzory: Vzory vytvořené uživateli.
- Vlastní vzory: Vzory určené zadanými hodnotami parametrů Úhel a Rozteč.
- Plná šrafa pro vyplnění ohraničené oblasti aktuální barvou
Dále můžete vytvořit šrafování se stejnými vlastnostmi, jako má nějaké existující šrafování. Viz Nastavení možností chování pro ohraničení výplně a šrafování.
Poznámka: S použitím příkazu MirrorHatch můžete určit, zda se odráží šrafy a přechodové výplně nebo se má zachovat jejich směr pole, když se použijí příkazy Zrcadlit a Obrátit.
Určení počátečního bodu šrafování
Ve výchozím nastavení platí, že když šrafujete uzavřenou oblast, začíná vzor šrafování na počátku výkresu. Výsledkem je, že se složitější vzory šrafování nemusí s ohraničením nebo s jiným šrafováním správně zarovnat.
Pokud určíte jiný počáteční bod na vhodném místě, software vykreslí šrafování od určeného bodu. Například můžete zarovnat sousední vzory šrafování tak, aby byly sladěny, nebo použít nějaký vzor šrafování přes jiný vzor šrafování tak, že určíte vhodné počáteční body pro šrafování.
Můžete definovat počáteční bod šrafování:
- Na počátku aktuálního výkresu (výchozí)
- Na určeném místě v rámci ohraničení nebo mimo něj
- V rohovém bodu ohraničení
Určení ohraničení
Ohraničení je sada entit, jež formuje uzavřenou oblast. Entity, které nejsou součástí ohraničení, se ignorují.
Poznámka: Pokud oblast není úplně uzavřená, ohraničení šrafování nelze určit.
Ohraničení se dá definovat několika způsoby:
- Výběr sady entit, která definuje uzavřenou oblast.
- Určení bodu v rámci uzavřené oblasti: Chcete-li vytvořit entitu ohraničení, potřebujete alespoň jeden bod uvnitř uzavřené oblasti. Chcete-li vytvořit jiné entity ohraničení, určete další vnitřní body.
- Ohraničení lze kreslit podobně jako křivku. (pouze příkaz -Vyšrafovat)
Ohraničení mohou zahrnovat uzavřené vnitřní oblasti, které lze vyšrafovat, či nikoli. Vnitřní oblasti jsou vnitřní uzavřené oblasti, které se celé nachází uvnitř ohraničené oblasti.
Další možnosti vám umožňují zpracovávat oblasti, které nejsou uzavřenými a vnitřními oblastmi. Viz Nastavení dalších možností šraf a přechodových výplní.
Detekce ohraničení ve složitých výkresech
Ve velkém výkresu můžete optimalizovat detekci ohraničení zadáním sady entit, které se mají analyzovat, když se zadává ohraničení pomocí výběru interního bodu.
Pokud chcete určit sadu entit, musíte definovat tzv. skupinu entit, který může obsahovat:
- Určené entity na grafické ploše
- Všechny viditelné entity z aktuálního výřezu
Určete sadu entit, která se má analyzovat při určování ohraničení pomocí interního bodu. Viz Nastavení dalších možností šraf a přechodových výplní.
Změna tvaru šrafování
Ve výchozím nastavení je šrafování propojeno s ohraničením. Tvar entity šrafování můžete změnit úpravou uchopovacích bodů ohraničení šrafy. Změna tvaru ohraničení automaticky aktualizuje tvar šrafování.
Pokud zrušíte propojení mezi šrafováním a ohraničením, můžete přímo manipulovat s tvarem šrafování podle nové konfigurace ohraničení s využitím uchopovacích bodů šrafy. Pokud umístíte kurzor na uchopovací bod na neasociativní entitě šrafování, zobrazí se nabídka s možnostmi úprav podle určeného typu uchopovacího bodu. Například u lineárního segmentu si můžete zvolit převod segmentu na oblouk nebo přidání vrcholu.
Pomocí této metody lze upravit šrafování, jehož původní ohraničení bylo odstraněno nebo přesunuto pro vyplnění nového uzavřeného obrysu, například křivek, čar, oblastí, splajn, křivek, elips.
Poznámka: Možnost Zachovat šrafování a ohraničení ve vzájemném vztahu na stránce Předvolby uživatele v dialogovém okně Možnosti řídí propojení mezi šrafováním a ohraničením. Poté můžete pomocí uchopovacích bodů přímo manipulovat s tvarem šrafování podle nové konfigurace ohraničení.
Pokud chcete změnit tvar šrafování podle existujícího ohraničení:
Než začnete: Deaktivujte možnost Zachovat šrafování a ohraničení ve vzájemném vztahu na stránce Předvolby uživatele v dialogovém okně Možnosti.
- V grafické ploše určete šrafu, kterou chcete upravit.
Zobrazí se všechny uchopovací body.
- Klepněte pravým tlačítkem na uchopovací bod a pomocí úpravy možnosti z kontextové nabídky určete vrchol.
Poznámka: Možnosti v nabídce se mohou lišit v závislosti na určeném uchopovacím bodu.
- Protáhnout. Posouvá šrafování na určené místo.
- Vložit vrchol. Vloží přidaný vrchol ve středu následujícího segmentu.
- Převést na oblouk / Převést na čáru. Převede následující segment na oblouk, pokud se jedná o lineární segment, nebo na čáru, pokud se jedná o zakřivený segment. Pokud převedete lineární segment na segment oblouku, určete vynucený bod průchodu pro oblouk.
- Odstranit vrchol. Odstraní aktuální vrchol.

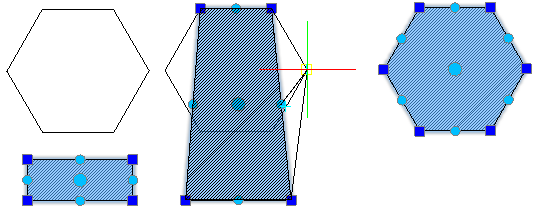

Příklad:
Nastavení možností zobrazení šrafování
Volitelně můžete nastavit následující možnosti pro lepší zobrazení a výběr šrafovaných entit:
Příkaz: Šrafy
Nabídka: Kreslit > Vyšrafovat
