Zobrazení Treehouse na kartách Obsahuje a Kde se používá (pouze pro SOLIDWORKS PDM Professional)

Zobrazení Treehouse můžete použít na kartách Obsahuje a Kde se používá k zobrazení odkazů vybraného souboru. Zobrazuje vztahy rodičů/potomků ve formátu grafického stromu.

Panel nástrojů

Verze Verze souboru, pro kterou se zobrazují reference.

Standardně se zobrazuje poslední verze.

Po rozšíření ovládacího prvku můžete vybrat jinou verzi souboru.

označuje opravu.

označuje původní verzi.
Konfigurace Konfigurace, pro kterou se zobrazují reference.

Standardně se zobrazuje aktivní konfigurace.

Chcete-li vybrat konfiguraci, jejíž reference budou zobrazeny, rozšiřte ovládací prvek.

Pokud zvolíte možnost Nezobrazovat konfigurace, zobrazí se všechny soubory, na které odkazují libovolné konfigurace.
Hladiny Zobrazí reference souborů pro celou hierarchii souborů (Zobrazit všechny úrovně) nebo pouze pro nejvyšší úroveň hierarchie (Jen nejvyšší úroveň).

Možnost je nastavena na poslední použitou možnost.

Hierarchii je možné rozbalit nebo sbalit pomocí ovládacích prvků a  ve sloupci Název souboru.
Odkazující verze
Dostupné pouze na kartě Kde se používá
 Zobrazí nejnovější připojenou verzi nadřazených souborů nebo všechny odkazující verze nadřazených souborů.
Exportovat Vypíše všechny soubory stromové struktury v aplikaci Microsoft Excel.
Pokud nemáte aplikaci Microsoft Excel instalovánu, je seznam exportován jako soubor <cesta>.csv.
Exportovat s miniaturami Vypíše všechny soubory spolu s miniaturami v aplikaci Microsoft Excel.
Tisk > Tisknout vše Vytiskne úplnou stromovou strukturu.
Tisk > Tisk zobrazení pro tisk konkrétního dílu z daného rozsahu. Vytiskne zobrazenou část. Přiblížit do oblasti
Tisk > Náhled tisku Zobrazí náhled aktuálního výběru pro tisk. Vzhled náhledu závisí na velikosti papíru, měřítku a orientaci.
Tabulka Zobrazí soubory s jejich odkazy v tabulkovém formátu.
Zobrazení Treehouse Vytiskne díl ze souborů extentsDisplays včetně jejich odkazů ve formátu hierarchického stromu.

Nástroje aplikace Treehouse

Zoom na oblast Přiblíží zobrazení na vybranou oblast.
Zoom na všechno Přiblíží pohled tak, aby bylo vidět celou stromovou hierarchii.
Viditelnost > Přípona názvu souboru Zobrazí název souboru spolu s příponou.
Viditelnost > Ikona typu souboru Zobrazí ikony souboru v uzlech.
Viditelnost > Náhled miniatury Zobrazí miniaturu souboru v uzlech.
Styl uzlu > Na výšku Zobrazí stromovou strukturu v režimu na výšku.
Styl uzlu > Na šířku Zobrazí stromovou strukturu v režimu na šířku.
Styl uzlu > Kompaktní Zobrazí v uzlech jen název souboru, ikonu a miniaturu.
Seskupit potomky
Dostupné pouze na záložce Obsahuje
 Seskupí podřízené uzly nadřazeného uzlu. Seskupeny jsou pouze ty podřízené uzly, které jsou koncové a nemají jiné externí odkazy.

Pokud je podřízený odkaz také nadřazeným, není seskupen. Například sestavy seskupeny nejsou.
Zásuvka
Dostupné pouze na záložce Obsahuje
 Zobrazí uzly výkresu v rámci odkazovaného dílu nebo uzlů sestavy. Chcete-li zobrazit nebo skrýt uzel výkresu, klepněte na odkazovaný díl nebo uzel sestavy.

Uzly

Každý díl, sestava a výkres jsou vyjádřeny uzlem ve stromu. Zobrazí informace, například název souboru, počet instancí a název konfigurace. Tyto detaily zobrazíte najetím ukazatele nad uzel.



1 Ikona typu souboru
2 Název souboru
3 Název konfigurace
4 Množství
5 Miniatura
6 Rozbalí uzel a zobrazí další detaily o souboru.

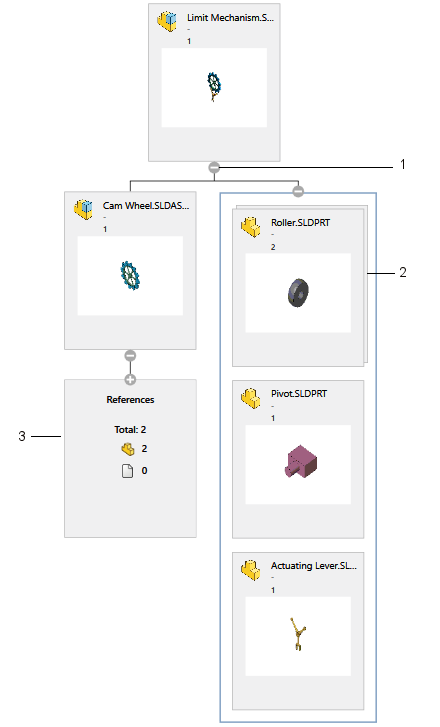

Jiné prvky uživatelského rozhraní

1 Rozbalí nebo sbalí součásti potomků. Kombinací Shift + klepnutí rozbalíte nebo sbalíte všechny součásti potomků, včetně podsestav.
2 Více konfigurací
3 Zobrazí počet odkazů typu SOLIDWORKS a jiných než SOLIDWORKS.
