Data CMM umožňují naprogramovat poznámky v hlavičce souboru pro odkaz na příslušnou pozici měřené hodnoty, aby ji funkce importu dat CMM dokázala automaticky identifikovat. Díky tomu není nutné ručně hledat odpovídající výsledky CMM. Doporučuje se import dat CMM automatizovat.
Před výsledky měření musíte identifikační data PPAP/FAI uzavřít v hranatých závorkách [ ] jako poznámku. (Můžete také použít znak, který jste definovali v Editoru šablon CMM jako textovou identifikační značku.)
Například:
V hranatých závorkách je možné uvést čtyři typy dat oddělených čárkou:
[ID POLOŽKY,OSA,POZNÁMKA K MĚŘENÍ,POZNÁMKA KE SPECIFIKACI]
Například:
[ITEM 12,TP,AT 18.0 DIM. (ITEM 1),TP05.m|Am|2 PLACES]
| Umístění |
Popis |
| 1 |
Určuje číslo položky (pozice) z výkresu. Je nutné je uvést slovem „item“ (např. Item 12) nebo slovem, které jste zadali v nastaveních Textové značky jako textovou identifikační značku. |
| 2 |
Určuje osu, ke které se číslo položky vztahuje (TP). Tento údaj je volitelný, ale pouze v případě, že v reportu CMM existuje pro dané měření jedna osa (viz výše). |
| 3 |
(Nepovinné.) Určuje poznámky, které se zahrnou do reportu pro dané výsledky měření (AT 18.0 DIM. (ITEM 1)). |
| 4 |
(Nepovinné.) Určuje poznámky týkající se kontrolních rámců prvků a GDT, které mají být zahrnuty. |
Nejjednodušší formát vypadá tak, že uvedete číslo položky bez poznámek ke specifikaci nebo měření. Formát bez identifikace osy lze použít pouze tehdy, když se zaznamenává jediná osa. Například:
Výsledný PPAP:
Existuje-li ve reportu více než jedna osa, je nutné určit tuto osu jako druhý údaj. Například:
Výsledný PPAP:

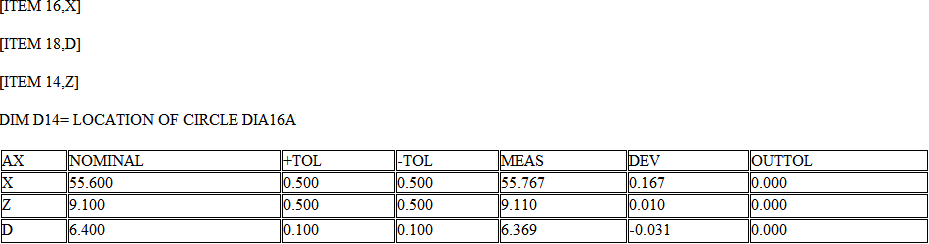

Jestliže jsou ve reportu tři položky a nechcete uvést žádné poznámky ke specifikaci nebo měření, použijte pro identifikaci každé položky samostatný řádek. Například:
Výsledný PPAP:
