Nastavení měřítka pro listy výkresu

Můžete změnit měřítko listu výkresu a vybrat měřítko ze seznamu předdefinovaných měřítek nebo určit vlastní měřítko.

Jak změnit měřítko existujícího listu výkresu:

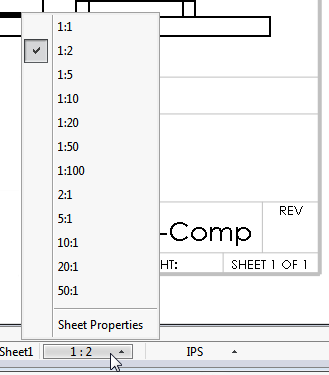

  1. Ve stavovém řádku klikněte na Měřítko listu a kliknutím zvolte měřítko.
  2. Pokud list výkresu obsahuje popisky, zadejte možnosti v dialogovém okně a klikněte na tlačítko OK.
    Volba Popis
    Změnit umístění popisů Změní měřítko popisů podle velikosti listu. Umístění popisků se posouvá podle měřítka.
    Změnit měřítko výšky textu popisů Změní měřítko textu popisu podle měřítka listu.

Nastavení vlastního měřítka pro listy výkresu

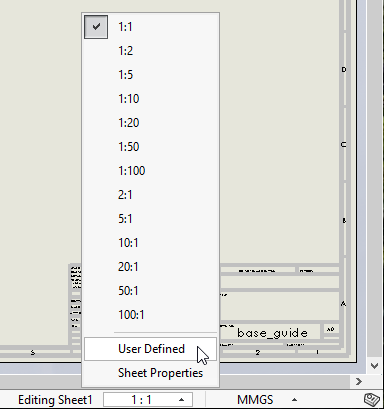

Seznam měřítek na stavovém řádku obsahuje možnost pro určení vlastního měřítka pro listy výkresu.

Postup určení vlastních měřítek pro listy výkresu:

  1. Na stavovém řádku klikněte na měřítko.
  2. V seznamu klikněte na Vlastní.
  3. Do dialogového okna zadejte měřítko ve formátu x:x nebo x/x.
  4. Klepněte na tlačítko OK.
Rovněž můžete kliknout pravým tlačítkem na list, vybrat možnost Vlastnosti a pak upravit hodnoty v části Měřítko
