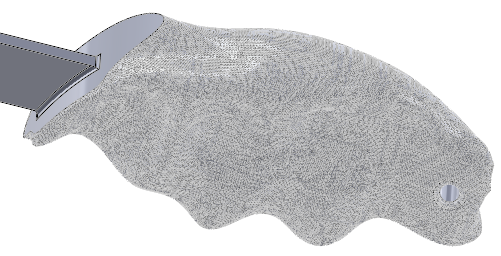

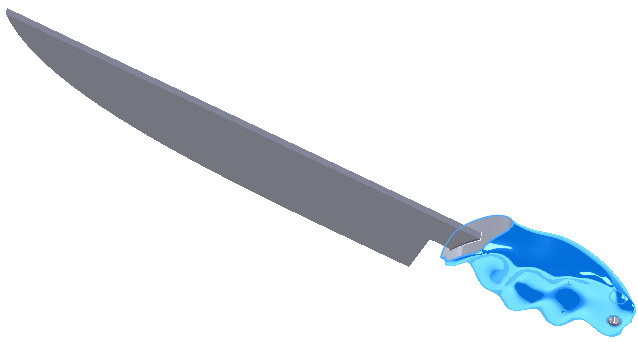

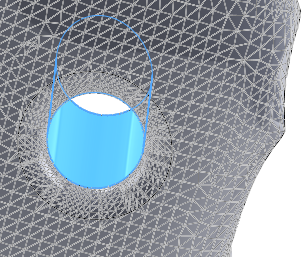

Hybrid-Modellierung Sie können jetzt hybride Volumenkörper oder Oberflächenkörper erstellen, die BREP-Netzgeometrie und standardmäßige SOLIDWORKS BREP-Geometrie enthalten. Bisher konnten BREP-Netzgeometrien und SOLIDWORKS BREP-Standardgeometrien nicht in einem einzigen Körper kombiniert werden. Führen Sie für dieses Beispiel folgende Schritte durch: Formen Sie den benutzerdefinierten Griff aus einem Klumpen Ton und scannen Sie ihn, um eine Datei im Format .stl zu erstellen. Importieren Sie die Datei im Format .stl als Grafikkörper und konvertieren Sie in ein BREP-Netz. Fügen Sie dem Teil standardmäßige SOLIDWORKS BREP-Features hinzu. Linear ausgetragene Oberfläche und Oberflächenschnitt Linear ausgetragener Schnitt und Verrundung Linear ausgetragener Aufsatz Da es sich bei der Klinge um eine SOLIDWORKS BREP-Standardgeometrie handelt, könnten Sie diese nun mit zusätzlichen Features verfeinern. Sie können beispielsweise die Klinge schärfen, eine gezahnte Kante hinzufügen oder rückwärtsgerichtete Klingen-Features hinzufügen. Übergeordnetes ThemaTeile und Features
