Proprietà del documento - Etichette vista di sezione

Per aprire questa pagina:

Con un disegno aperto, fare clic su Opzioni (barra degli strumenti Standard), selezionare la scheda Proprietà del documento, quindi selezionare Viste > Sezione.

Standard di disegno generale

Standard vista di sezione base

Stile della linea

Specifica lo stile e lo spessore della linea di sezione per la vista di origine.

Standard con connettore	Visualizza una linea di sezione continua nella vista di origine.
Alternativa senza connettore	Visualizza una linea di sezione divisa nella vista di origine.
Standard senza connettore	Visualizza linee spesse alle estremità della linea di taglio e in qualsiasi cambio di direzione all'interno della linea di taglio.

Testo freccia di sezione

Opzioni etichetta

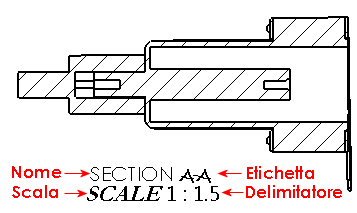

Per standard	Selezionare per l'aderenza allo standard di base. Deselezionare per modificare i parametri dell'etichetta vista: Nome Selezionare il titolo che verrà visualizzato nell'etichetta della vista oppure digitare un titolo personalizzato. Carattere Specifica il carattere per il titolo nell'etichetta della vista. Etichetta Specifica l'aspetto della lettera corrispondente all'etichetta nella vista padre. Carattere Specifica il carattere per l'etichetta nell'etichetta della vista. Rotazione Specifica l'aspetto dell'angolo di rotazione della vista. Carattere Specifica il carattere per l'angolo di rotazione nell'etichetta della vista. Scala Selezionare un'etichetta per la scala oppure digitare un'etichetta personalizzata. Carattere Specifica il carattere per la scala nell'etichetta della vista. Delimitatore Specifica l'opzione di visualizzazione della scala: Per visualizzare la scala con due numeri separati da un delimitatore selezionare: X:X X/X (X:X) (X/X) Per visualizzare la scala come rapporto tra due numeri seguito da X, selezionare # X. Per nascondere la scala, selezionare <Nessuno> . Carattere Specifica il carattere per il delimitatore nell'etichetta della vista. Rimuovi spazio in scala in torno ai due punti (:) e alla barra (/) Selezionare per rimuovere lo spazio nell'etichetta della scala.     Impilato Mostra l'etichetta della vista con il nome e l'etichetta impilati in cima alla scala.     Interno Mostra il nome e l'etichetta sulla stessa riga.
Visualizza etichetta sopra la vista	Mostra l'etichetta sopra la vista.
Includi etichette posizione per le nuove viste	Selezionare di aggiungere automaticamente una marcatura di ubicazione alla vista in sezione e alla linea di taglio.
Includi etichetta vista sulle nuove sezioni rimosse	Aggiunge un'etichetta di vista a ogni nuova vista Sezione rimossa creata. Selezionata Deselezionata

Livello

Dimensione sezione/vista

Scala con altezza lettera freccia vista di sezione	Specifica la dimensione della punta delle frecce per le viste in sezione in modo da rappresentarle automaticamente in scala rispetto all'altezza di una lettera, se la freccia non segue il tipo di carattere del testo della freccia. Deselezionare per modificare le dimensioni della freccia.
Stile	Specifica un tipo di freccia per le viste in sezione. Il tipo di freccia per le viste in sezione può essere specificato indipendentemente dal tipo di freccia per le quote.

Metà sezione

Standard con connettore	Visualizza entrambe le frecce.
Alternativa senza connettore	Visualizza una freccia.

Visualizzazione generale

Nascondi spalle linea di taglio della vista in sezione.	Selezionata (spalle nascoste)
	Deselezionata (spalle visualizzate)
