ConfigurationManager

Il ConfigurationManager è utile per creare, selezionare e visualizzare le configurazioni multiple di parti o di assiemi in un documento.



Il ConfigurationManager può essere diviso e si possono visualizzare due istanze del ConfigurationManager o combinare il ConfigurationManager con l'albero di disegno FeatureManager, il PropertyManager o applicazioni di terze parti che utilizzano il pannello.

Il ConfigurationManager ha una sezione per il controllo degli stati di visualizzazione.

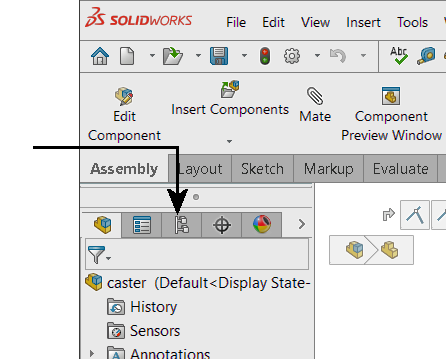

Per attivare il ConfigurationManager:

  • fare clic sulla scheda ConfigurationManager in alto nel pannello gestionale.

Ogni configurazione è elencata separatamente.

Le icone nel ConfigurationManager denotano il modo in cui la configurazione è stata creata:

Manualmente.
Con una tabella dati.
Manualmente e possiede uno stato di esplosione o una configurazione derivata.
Con una tabella dati e possiede uno stato di esplosione o una configurazione derivata.

Icone aggiuntive indicano lo stato dei dati di ciascuna configurazione. Ad esempio:

Il set di dati per la configurazione è completo e aggiornato.
Il set di dati completo per la configurazione verrà generato al successivo salvataggio del documento.

Altre icone che appaiono alle volte nel ConfigurationManager comprendono:

Tabella dati Appare quando il modello contiene una tabella dati. Fare clic con il tasto destro per modificare, salvare o eliminare la tabella dati.
Tabella di configurazione Appare quando il modello presenta due o più configurazioni. Fare clic con il pulsante destro del mouse per modificare la tabella.
PropertyManager Appare quando si definisce un PropertyManager personalizzato nella finestra di dialogo Configuration Publisher. Questi PropertyManagers consentono la selezione della configurazione di una parte quando la si inserisce in un assieme. Fare clic con il pulsante destro del mouse per modificare il PropertyManager.

Visualizzazione delle anteprime di configurazione

È possibile visualizzare le anteprime di configurazione di una parte o di un assieme nel PropertyManager. Non è necessario aprire una configurazione per prenderne visione, che permette di risparmiare tempo se le parti o gli assiemi sono complessi.

Per visualizzare un'anteprima della configurazione nel PropertyManager:

  1. Nella scheda del ConfigurationManager , fare clic con il tasto destro del mouse sulla configurazione da visualizzare in anteprima e selezionare Mostra anteprima.
    L'anteprima della configurazione appare nel PropertyManager.
    Se l'anteprima non appare, aprire ogni configurazione e salvare il documento in ciascuna di essa. Con la selezione successiva di Mostra anteprima, apparirà l'anteprima.
  2. Fare clic in un punto qualsiasi dell'area grafica per nascondere l'anteprima.

Personalizzazione Ordinamento di configurazione

È possibile specificare l'ordine in cui le configurazioni vengono elencate.

Per personalizzare l'ordinamento delle configurazioni:

  1. Nel ConfigurationManager, fare clic con il pulsante destro del mouse sulla configurazione di livello superiore e fare clic su Ordine albero.In ConfigurationManager:
  2. Selezionare un'opzione:
    Opzione Descrizione
    Numerico Dispone in ordine crescente per valore alfabetico o numerico.
    Letterale Dispone in ordine alfabetico.
    Manuale (trascina e rilascia) Trascinare le configurazioni nell'albero di configurazione. Quando si rilascia il pulsante del mouse, la configurazione spostata viene inserita immediatamente sotto l'elemento evidenziato.
    Basato su cronologia Ordina per data di creazione della configurazione, con l'ultima configurazione creata in fondo all'elenco.
