Manipolazione dei profili mediante il manipolatore grafico

È possibile utilizzare un manipolatore grafico per interagire con il profilo di un elemento strutturale.

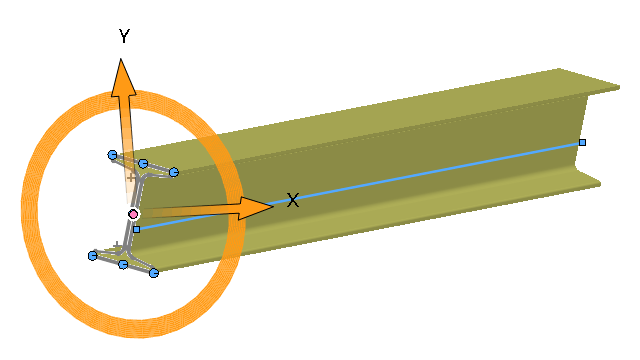

Nel PropertyManager Profilo, selezionare la scheda Profilo per visualizzare il manipolatore grafico. Utilizzare il manipolatore per trascinare o ruotare un profilo per allinearlo.

Per manipolare i profili mediante il manipolatore grafico:

  1. Trascinare il quadratino di ridimensionamento in orizzontale o verticale per creare l'offset del profilo nella direzione corrispondente.
  2. Ruotare il cerchietto di ridimensionamento del manipolatore grafico per ruotare il profilo intorno al punto di perforazione.
  3. Opzionale: Fare doppio clic sul quadratino di ridimensionamento in orizzontale o verticale per capovolgere il profilo nella direzione corrispondente.
