幾何公差は、フィーチャー コントロールを使用して部品や図面に幾何公差記号を追加します。 SOLIDWORKS ソフトウェアは、ASME Y14.5-2009 版の真位置幾何公差表示をサポートしています。

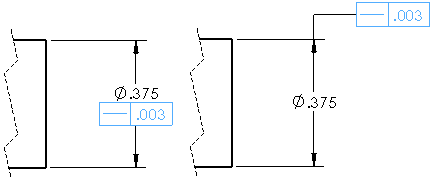

- 引出線の有無に関わらず、記号を、図面、部品、アセンブリ、スケッチの任意の場所に配置したり、寸法線の任意の場所に添付したりできます。
- 幾何公差記号の各種プロパティ ダイアログ ボックスでは、選択した記号に基づいた選択肢が提供されます。 選択した記号に適切な属性だけ選択できます。
- 幾何公差記号は、任意の数のフレームをもつことができます。
- ポインタは、幾何交差記号に合わせると
に変わります。
- ダイアログボックスを閉じずに、複数の記号を配置できます。
- 複数の引出線を表示できます。ビデオ:複数の引出線
- 引出線の添付点をCtrlキーを押しながらドラッグし、既存の記号にさらに引出線を追加できます。
- 既存の記号を編集するには、記号を選択します。
- モデル エッジから幾何公差記号を離すようにドラッグすると、自動で補助線が作成されます。
