그리드 시스템 도구를 사용하여 대형 구조물의 그리드 시스템을 설계할 수 있습니다. 그리드 시스템은 용접구조물을 만들 때 유용합니다. 또한 동일한 베이스라인에서 그리드를 만드므로 써드파티 응용 프로그램의 그리드 시스템을 사용하고 있는 여러 사용자와의 작업에도 유용합니다.
그리드는 구조물에서 주요 요소의 위치를 지정하는 데 도움이 됩니다. 그리드 시스템 도구를 사용하려면, 그리드를 나타낼 스케치를 먼저 작성합니다. 그 다음 구조물에서 사용될 그리드 수준(층)의 수를 지정하고 각 수준 사이의 거리를 설정합니다. 구조의 모든 그리드 수준에 스케치가 복제됩니다. 방향을 파악할 수 있도록 그리드 항목에 부품번호가 첨부됩니다. 3D 스케치는 구조물에 있는 각 수준 사이를 지원합니다.
|
| 그리드 시스템 스케치 |
|

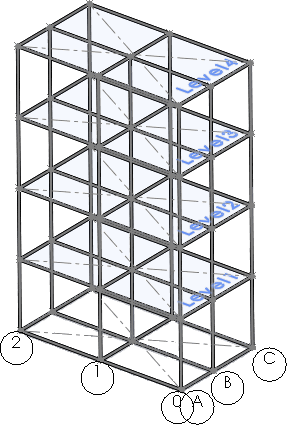

| 용접구조물이 적용된 그리드 시스템 |
