도면에서 두 개 이상의 치수를 선택할 경우, 치수 팔레트에 정렬 도구가 나타납니다.
|
자동 치수 정렬
|
|
선택한 치수를 자동으로 정렬합니다. 자동 치수 정렬을 참조하십시오.
|
|

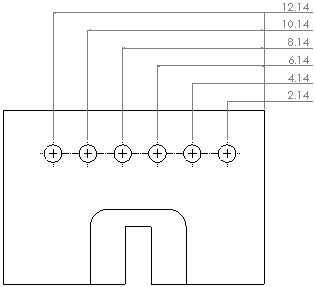

선형/원형 같은 간격으로
|
|
선택한 치수를 선형 또는 원형으로 일정하게 그 간격을 정렬합니다.
|
|
선형 정렬
|
|
선택한 치수를 수평, 수직 또는 원형으로 정렬합니다. 치수를 특정 치수에 정렬시키려면, Ctrl을 누른 채 치수를 선택한 후, 나머지 치수를 선택합니다.
|
|

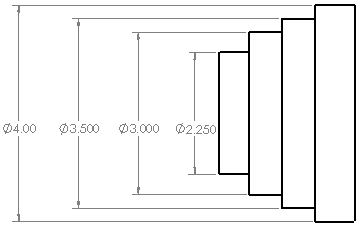

지그재그 정렬
|
|
선택한 선형 치수를 지그재그화 합니다.
|
|

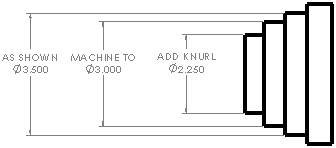

치수 문자 위에 맞춤
|
|
선택한 치수 문자를 위쪽으로 정렬합니다.
|
|

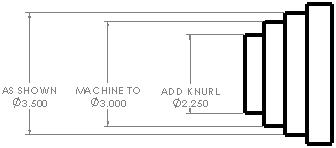

치수 문자 아래에 맞춤
|
|
선택한 치수 문자를 아래쪽으로 정렬합니다.
|
|

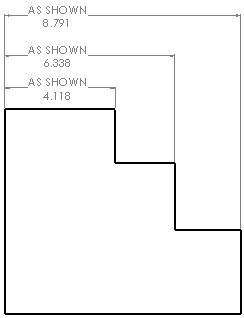

치수 문자 왼쪽 맞춤
|
|
선택한 치수 문자를 왼쪽으로 정렬합니다.
|
|
치수 문자 오른쪽 맞춤
|
|
선택한 치수 문자를 오른쪽으로 정렬합니다.
|
치수 사이의 간격을 조정하는 방법:
치수 팔레트에서 썸휠을 사용하거나 치수를 직접 드래그합니다. 썸휠은 간격 옵션이 활성화되어 있는 경우에만 치수 팔레트에 나타납니다.
치수 간격 값은(는) 간격의 축척 계수입니다. 예를 들어, 계수가 2이면 간격이 2만큼 증가하거나 두 배가 됩니다.
