각도 연속 치수 수정

기존의 각도 연속 치수를 수정할 수 있습니다.

1. 지시선 탭의 치수 PropertyManager에서 체인 치수로 표시가 선택되어 있는지 확인합니다.

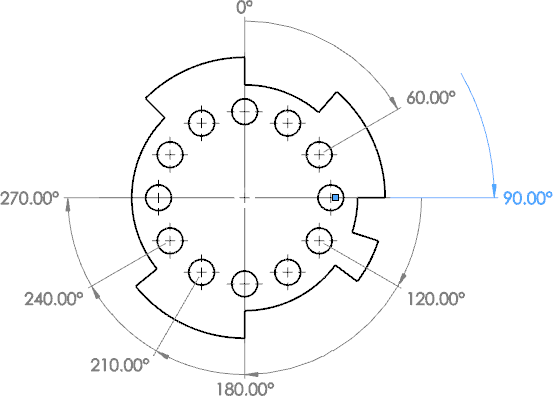

2. 그래픽 영역에서 모델상의 각도 연속 치수를 오른쪽 클릭하고 정렬 분리를 클릭합니다.
3. 연속 치수 체인을 끌어 이동합니다.
   정렬이 분리된 치수를 제외하고 모든 연속 치수 체인이 이동합니다.



4. 모델의 각도 연속 치수를 오른쪽 클릭하고 표시 옵션을 클릭한 다음 아래 옵션 중에서 선택합니다.

   옵션	설명
   연속 치수 정렬	모든 연속 치수를 정렬합니다.

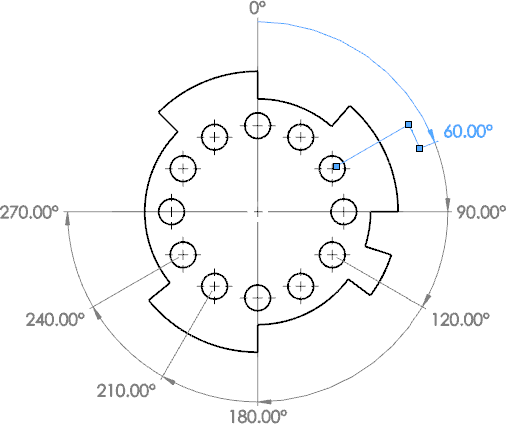

   조그	이 옵션을 사용하여 치수의 지시선을 구부려 위치를 다시 지정할 수 있습니다.

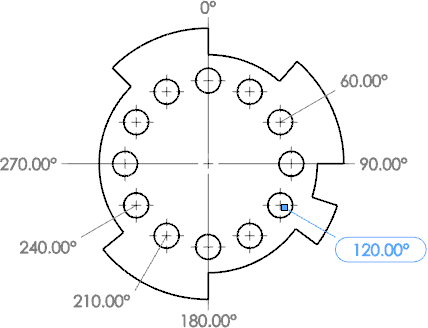

   연속 치수 당기기	연속 치수에 자동 조깅을 적용합니다.

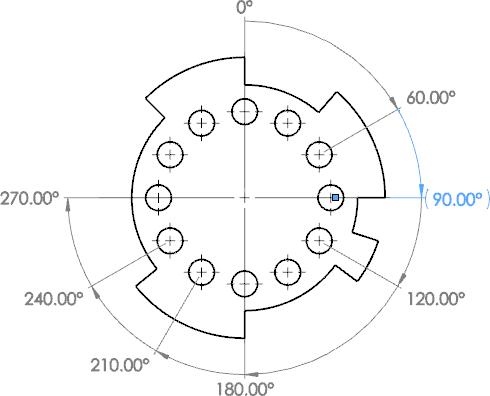

   괄호 표시	선택한 치수를 괄호 안에 넣습니다.
   검사로 보기	선택한 치수를 검사 치수로 표시합니다.
