Można używać złącz sprężynowych pomiędzy poniższymi typami elementów geometrycznych.
-
Koncentryczne ściany cylindryczne skorupy i bryły
Cyliner z powierzchniami na końcach i bryła wzdłuż całej długości
Sprężyny zdefiniowane we wspólnych obszarach są uzyskiwane poprzez rzutowanie. Sztywność sprężyny i siły obciążenia wstępnego są definiowane na jednostkę powierzchni.

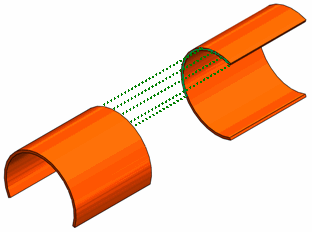

- Równoległe krawędzie kołowe skorup (obiekty arkusza blachy)
Sprężyny wstawiane wzdłuż wspólnych długości łuku kołowego są uzyskiwane poprzez rzutowanie.
Siatka dla obiektów arkusza blachy tworzona jest przy użyciu dwuwymiarowych elementów skorupowych. Po utworzeniu siatki, ściana zawierająca grubość arkusza blachy staje się krawędzią. Dlatego sztywność sprężyny i siły obciążenia wstępnego są definiowane na jednostkę długości.

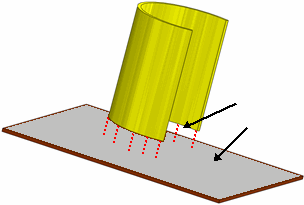

- Krawędź kołowa skorupy oraz ściana jedna na drugiej
Sprężyny wstawiane pomiędzy krawędzią kołową i rzutowanym łukiem kołowym na ścianie bryły. Sztywność sprężyny i siły obciążenia wstępnego są definiowane na jednostkę długości.
- Płaskie krawędzie równoległe arkusza blachy jedna na drugiej
Sprężyny wstawiane wzdłuż wspólnych długości krawędzi są uzyskiwane poprzez rzutowanie. Sztywność sprężyny i siły obciążenia wstępnego są definiowane na jednostkę długości.
- Płaskie ściany równoległe
Sprężyny wstawiane we wspólnych obszarach ścian są uzyskiwane poprzez rzutowanie. Sztywność sprężyny i siły obciążenia wstępnego są definiowane na jednostkę powierzchni.
