Podczas tworzenia widoku przekroju w części lub złożeniu odsunięcie widoku może być prostopadłe do płaszczyzny odniesienia lub prostopadłe do aktualnie wybranej płaszczyzny.
W menedżerze właściwości PropertyManager Widok przekroju w obszarze Opcje przekroju, można wybrać w pozycji Metoda odsunięcia opcję Płaszczyzna odniesienia lub opcję Wybrana płaszczyzna.
Wszystkie wprowadzane wartości odległości odsunięcia są obliczane na podstawie dokonanego wyboru. Kierunek strzałki translacji w obszarze graficznym jest odpowiednio zmieniany:
- W przypadku wyboru opcji Płaszczyzna odniesienia wartości są obliczane jako normalne do płaszczyzny przekroju w bieżącej orientacji.
- W przypadku wyboru opcji Wybrana płaszczyzna wartości są obliczane normalnie do płaszczyzny, którą należy wybrać w obszarze Sekcja 1 w menedżerze właściwości PropertyManager.

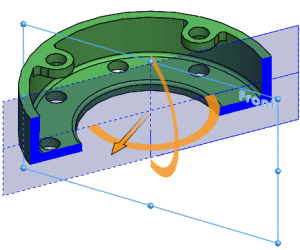

Domyślnie po otwarciu menedżera właściwości PropertyManager Widok przekroju wybierana jest opcja Płaszczyzna odniesienia. Odsunięcie widoku, jak wskazuje strzałka triady, jest prostopadłe do płaszczyzny wybranej w obszarze Sekcja 1 — w tym przypadku jest to płaszczyzna przednia:

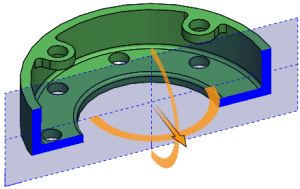

W przypadku obrócenia płaszczyzny przekroju i pozostawienia wybranej opcji Płaszczyzna odniesienia odsunięcie widoku pozostaje prostopadłe do płaszczyzny:
W przypadku zmiany ustawienia Metoda odsunięcia na Wybrana płaszczyzna odsunięcie widoku obliczane jest prostopadle do wybranej płaszczyzny — w tym przypadku przedniego panelu:
