Tworzenie widoków przekroju przezroczystego

Podczas tworzenia widoków przekroju można ustawić indywidualne obiekty i komponenty jako przezroczyste.

Przezroczystość zapewnia wgląd do elementów wewnętrznych modelu. Widok przekroju przezroczystego jest dostępny w PhotoView 360.

Aby utworzyć widoki przekroju przezroczystego:

  1. Otworzyć złożenie.
  2. Kliknąć Widok przekroju (pasek narzędzi Widok) lub Widok > Wyświetlaj > Widok przekroju.
  3. W menedżerze właściwości PropertyManager:
    1. W części Metoda przekroju wybrać Strefowa.
    2. Wybrać Przezroczyste komponenty przekroju.
  4. W wysuwanym drzewie operacji FeatureManager wybrać dowolną płaszczyznę.
  5. W menedżerze właściwości PropertyManager, w obszarze Przezroczyste komponenty przekroju:
    1. Wybrać Uwzględnij wybrane, aby obudowa stała się przezroczysta.
    2. Ustawić Ilość przezroczystości na 0,75.
    3. Kliknąć .

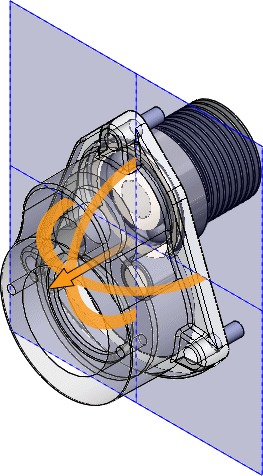

    Pojawi się widok przekroju z przezroczystą obudową.
