Padrões lineares e o PropertyManager Padrão linear

Você pode usar os padrões lineares para criar várias instâncias de um ou mais recursos que podem ser espaçados de maneira uniforme ao longo de um ou dois caminhos lineares.

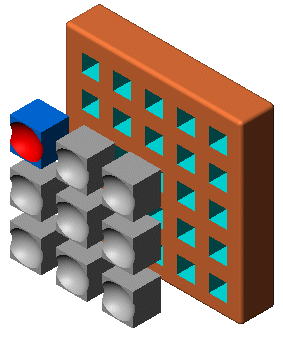

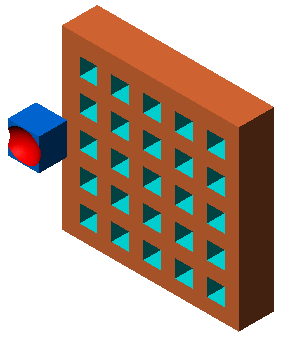

Recurso de origem Padrão linear - duas direções
Padrão linear - uma direção Padrão linear - duas direções

Recurso de origem de padrão somente na Direção 2

As instâncias do padrão herdam as propriedades visuais do recurso original quando você seleciona Propagar propriedades visuais no PropertyManager.

Para criar um padrão linear:

  1. Crie um ou mais recursos para replicar.
  2. Clique em Padrão linear (barra de ferramentas Recursos) ou na barra de ferramentas Recursos ou em > Inserir, Padrão/Espelho, Padrão linear > Padrão linear.
  3. Defina as opções do PropertyManager.
  4. Clique em .

PropertyManager de Padrão linear

O PropertyManager de Padrão linear será exibido quando for criado o padrão de um ou mais recursos ao longo de um ou dois caminhos lineares.

Para acessar este PropertyManager:

Clique em Padrão linear (barra de ferramentas Recursos) ou Inserir > Padrão/Espelho > Padrão linear.

Alguns campos que aceitam entradas numéricas permitem criar uma equação inserindo = (sinal de igual) e selecionando funções, propriedades de arquivo e variáveis globais de uma lista. Consulte Entrada direta de Equações nos PropertyManagers.

Direção 1

Direção do padrão Define a direção do padrão da Direção 1. Selecione uma aresta linear, linha, eixo, dimensão, faces e superfícies planas, faces e superfícies cônicas, arestas circulares e planos de referência. Clique em Inverter direção para inverter a direção do padrão.
Espaçamento e instâncias Define independentemente o espaçamento e o número de instâncias.

Espaçamento

Define o espaçamento entre as instâncias de padrão para a Direção 1.

Número de instâncias

Define o número de instâncias de padrão para Direção 1. Esse número inclui as seleções ou os recursos originais.

Até a referência Define o número e o espaçamento da instância com base na geometria de referência selecionada.

Geometria de referência

Define a geometria de referência que controla o padrão.

Distância de offset

Define a distância da última instância de padrão da geometria de referência.

Inverter direção de offset

Inverte a direção a qual o padrão é deslocado em relação à geometria de referência.

&Centroide

Calcula a distância de offset da geometria de referência para o centroide do recurso padronizado.

Referência selecionada

Calcula a distância de offset da geometria de referência a uma determinada referência de geometria do recurso original.

Referência do recurso original

Define de qual geometria de recurso original a distância de offset será calculada.

Direção 2

Cria um padrão em uma segunda direção.

Direção do padrão Define a direção para o padrão Direção 2. Selecione uma aresta linear, linha, eixo, dimensão, faces e superfícies planas, faces e superfícies cônicas, arestas circulares e planos de referência.
Espaçamento e instâncias Define independentemente o espaçamento e o número de instâncias.

Espaçamento

Define o espaçamento entre as instâncias de padrão para a Direção 1.

Número de instâncias

Define o número de instâncias de padrão para Direção 1. Esse número inclui as seleções ou os recursos originais.

Distância da referência Define o número de instâncias e o espaçamento com base na geometria de referência selecionada.

Geometria de referência

Define a geometria de referência que controla o padrão.

Distância de offset

Define a distância da última instância de padrão da geometria de referência.

Inverter direção de offset

Inverte a direção a qual o padrão é deslocado em relação à geometria de referência.

&Centroide

Calcula a distância de offset da geometria de referência para o centroide do recurso padronizado.

Referência selecionada

Calcula a distância de offset da geometria de referência à geometria selecionada do recurso original.

Referência do recurso original

Define de qual geometria do recurso original a distância de offset é calculada.

Somente recurso original do padrão Cria um padrão linear na Direção 2 usando apenas os recursos originais e sem copiar as instâncias de padrão da Direção 1.
Opção Somente origem do padrão selecionada. O recurso original só é replicado na Direção 2. Opção Somente origem do padrão desmarcada. O padrão linear completo é replicado na Direção 2.

Recursos para padrão

Recursos para padrão Cria o padrão usando o recurso selecionado como original.

Faces para padrão

Faces para padrão Cria o padrão usando as faces que compõem o recurso. Selecione todas as faces do recurso na área de gráficos. Isso é útil com os modelos que importam apenas as faces que compõem o recurso e não o próprio recurso.
Quando FAces para padrão é usado, o padrão precisa permanecer dentro da mesma face ou limite. Ele não pode cruzar os limites--> Por exemplo, um corte através de toda a face ou em níveis diferentes (como uma aresta elevada) cria um limite e separa as faces, impedindo a propagação do padrão.

Corpos para padrão

Corpos sólidos/superfície a espelhar Cria o padrão usando os corpos selecionados em uma peça multicorpos.
Peça com múltiplos corpos com Body to Pattern (Corpo a aplicar padrão) Padrão linear aplicado

Instâncias a ignorar

Instâncias a ignorar Ignora as instâncias do padrão selecionadas na área de gráficos quando o padrão é criado. O ponteiro muda para quando posicionado sobre cada instância do padrão. Clique para selecionar a instância do padrão. As coordenadas da instância do padrão são exibidas. Para restaurar uma instância do padrão, clique na instância novamente.

Escopo do recurso

Aplique recursos a uma ou mais peças multicorpos selecionando Padrão de geometria em Opções e usando Escopo do recurso para escolher quais corpos incluirão o recurso.
Crie o modelo para o qual deseja adicionar recursos referentes a peças multicorpos antes de adicionar esses recursos.
  Todos os corpos Aplica o recurso a todos os corpos toda vez que ele é gerado novamente. Se você adicionar ao modelo corpos cortados pelo recurso, esses novos corpos serão gerados novamente para incluir o recurso.
Recurso de extrusão e domo aplicado a todos os corpos
  Corpos selecionados Aplica o recurso aos corpos selecionados. Se você adicionar ao modelo corpos cortados pelo recurso, deverá usar a opção Editar recurso para editar o recurso de padrão, selecionar os corpos e adicioná-los à lista de corpos selecionados. Se nenhum corpo for adicionado à lista de corpos selecionados, eles permanecerão intactos.
Recurso de extrusão e domo aplicado a um corpo selecionado
  Selecionar automaticamente (Disponível se você clicar em Corpos selecionados) Quando você cria um modelo com peças multicorpos, o recurso processa automaticamente todas as peças relevantes que se cruzam. O recurso Seleção automática é mais rápido que Todos os corpos, pois processa somente os corpos na lista inicial e não gera novamente o modelo inteiro. Após clicar em Corpos selecionados e desmarcar a opção Seleção automática, é necessário selecionar os corpos na área de gráficos que você deseja incluir.
Corpos a afetar (Disponível se você desmarcar (disponível se você desmarcar ) Selecione os corpos a serem afetados na área de gráficos.

Opções

Variar esboço Permite alterar o padrão à medida que ele for repetido.
Padrão de geometria Cria o padrão usando somente a geometria (faces e arestas) dos recursos, em vez de aplicar padrões a cada instância do recurso e resolver essas instâncias. Padrão de geometria acelera a criação e reconstrução do padrão. Não é possível criar padrões de geometria dos recursos que possuem faces mescladas com o restante da peça.
Propagar propriedades visuais. Propaga cores, texturas e dados de representação de rosca do SOLIDWORKS a todas as instâncias padrão.

Instâncias para variar

Esta opção só está disponível quando você seleciona um recurso para a instância de padrão.

Incrementos da direção 1

Incrementos de espaçamento da direção 1 Incrementa cumulativamente o espaçamento entre os centros das instâncias do padrão na Direção 1.

Por exemplo, se o espaçamento entre as linhas do padrão for 1,5 mm e você inserir 0,3 mm para Incremento de espaço, a segunda linha será posicionada a 1,8 mm da primeira, a terceira linha será posicionada a 2,1 mm da segunda, e a quarta linha será posicionada a 2,4 mm da terceira.
  Escolher as dimensões de Recursos a serem variados na Direção 1 Exibe dimensões do recurso de origem em uma tabela. Na área de gráficos, clique nas dimensões do recurso de origem para exibir a tabela. Adicione um valor à coluna Incrementar para aumentar ou diminuir o tamanho da dimensão de recurso para Direção 1.
Os mesmos campos se aplicam a Incrementos da direção 2.

Instâncias modificadas

Lista as instâncias individuais que foram modificadas. Elas são identificadas pelo seu número de coluna e linha no padrão.

Para modificar uma instância individual, clique no marcador de instância na área de gráficos e clique em Modificar instância. Você pode inserir valores para substituir o espaçamento e as dimensões na chamada.

Para remover uma instância modificada, clique com o botão direito na instância da caixa e clique em Excluir. Para remover todas as instâncias modificadas, clique com o botão direito na caixa e clique em Limpar tudo.
