Настройки формирования

Настройки Формирования применяются при создании массива модели.

Чтобы открыть это диалоговое окно, нажмите Проект > Модели > Новый массив.

Формирование Указывает модель для создания массива. Выбранная модель скрыта в трехмерном виде.

Можно перетащить различные модели в массив для формирования настраиваемого массива. В этом случае Формирование недоступно.
Тип Указывает тип массива: V-образный, Окружность, Сетка, Рассеивание.

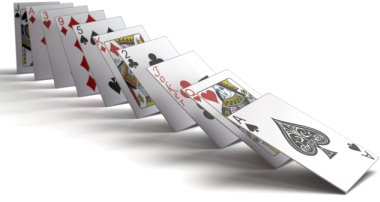

V-образный

В формированиях с V-образным массивом используется угол, чтобы указать угол открытия V-образного массива.

Количество объектов Указывает число объектов массива.
Угол Указывает угол открытия V-образного массива.
Расстояние XYZ Указывает вектор, длина которого определяет расстояние между экземплярами, и направление которого влияет на ориентацию массива.
Вращение XYZ Указывает вращение экземпляров в массиве в углах Эйлера (градусы).
Масштабирование XYZ Указывает масштаб экземпляров в массиве в размерах X, Y и Z.
Относительный Складывает расстояние, вращение или масштаб в последовательности экземпляров. Если этот параметр отключен, расстояние, вращение или масштаб являются абсолютными (постоянными).
Масштабировать все Указывает общий масштабный множитель размеров X, Y и Z для всех экземпляров.

Окружность

Чтобы расположить экземпляры по окружности или дуге, можно использовать функцию Окружность. Окружность — это единственное формирование, в котором несколько параметров связаны таким образом, что изменение одного параметра влияет на другие. Например, при увеличении количества объектов значение расстояния XYZ уменьшается, поэтому радиус остается неизменным.

Количество объектов Указывает число объектов массива.
Радиус Определяет радиус кругового массива.
Угол Определяет окружность или дугу, задавая значение меньше 360°.
Расстояние XYZ Указывает вектор, длина которого определяет расстояние между экземплярами, и направление которого влияет на ориентацию массива.
Вращение XYZ Указывает вращение экземпляров в массиве в углах Эйлера (градусы).
Масштабирование XYZ Указывает масштаб экземпляров в массиве в размерах X, Y и Z.
Относительный Складывает вращение или масштаб в последовательности экземпляров. Если этот параметр отключен, вращение или масштаб являются абсолютными (постоянными).
Масштабировать все Указывает общий масштабный множитель размеров X, Y и Z для всех экземпляров.

Сетка

В зависимости от значения параметра Количество объектов X, Y и Z, формирование Сетки может быть линией (значение больше 1 в одном измерении и значение 1 в двух других измерениях), плоскостью (значение больше 1 в двух измерениях и значение 1 в третьем измерении), или кубом (значение больше одного во всех трех измерениях). Общее количество экземпляров равно произведению Количества объектов X, Y и Z.

Общее количество объектов — это произведение значений Количество объектов X, Количество объектов Y и Количество объектов Z.

Количество объектов X Указывает число объектов по измерению X.
Количество объектов Y Указывает число объектов по измерению Y.
Количество объектов Z Указывает число объектов по измерению Z.
Расстояние XYZ Указывает вектор, длина которого определяет расстояние между экземплярами, и направление которого влияет на ориентацию массива.
Вращение XYZ Указывает вращение экземпляров в массиве в углах Эйлера (градусы).
Масштабирование XYZ Указывает масштаб экземпляров в массиве в размерах X, Y и Z.
Относительный Складывает расстояние, вращение или масштаб в последовательности экземпляров. Если этот параметр отключен, расстояние, вращение или масштаб являются абсолютными (постоянными).
Масштабировать все Указывает общий масштабный множитель размеров X, Y и Z для всех экземпляров.

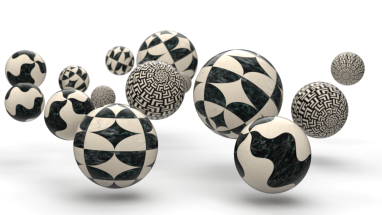

Рассеивание

Рассеивание позволяет произвольно располагать объекты в определенном диапазоне. Равные значения для минимального и максимального значений создают значение детерминированного преобразования для этого уровня свободы.

Количество объектов Указывает число объектов массива.
Диапазон позиционирования XYZ Задает минимальные и максимальные пределы для случайного вычисления смещения (положения) каждого экземпляра.
Диапазон вращения XYZ Определяет минимальные и максимальные пределы для углов Эйлера X, Y, Z для случайного вычисления вращения каждого экземпляра.
Диапазон масштабирования XYZ Определяет минимальные и максимальные пределы для случайного вычисления масштаба каждого экземпляра.

Параметр Однородный задает произвольный масштаб в размерах X, Y и Z.
Масштабировать все Указывает общий масштабный множитель размеров X, Y и Z минимальных и максимальных масштабов для всех экземпляров.
