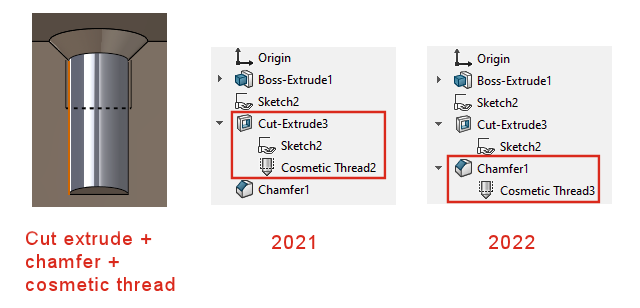

Esta funcionalidad se aplica a piezas nuevas creadas en SOLIDWORKS 2022 y posterior. Para aplicar esta funcionalidad a piezas heredadas y actualizarlas, haga clic con el botón derecho del ratón en el nodo de la pieza
en el gestor de diseño del FeatureManager
®
y seleccione
Actualizar las operaciones de rosca cosmética.
Para las plantillas de pieza creadas en SOLIDWORKS 2022 y versiones posteriores, puede conservar la funcionalidad heredada para Profundidad y propiedad de operaciones. En las plantillas de pieza, antes de agregar roscas cosméticas, haga clic en y desactive Aplicar nuevo comportamiento de rosca cosmética a piezas nuevas. Esta opción está seleccionada de forma predeterminada para plantillas de piezas nuevas y desactivada para plantillas de piezas heredadas. Esta opción solo está activada para plantillas de piezas nuevas; está desactivada para documentos de pieza.
Si utiliza el comando , la pieza simétrica hereda el comportamiento de rosca cosmética de la pieza base. Por ejemplo, si la pieza base se crea en SOLIDWORKS 2021, la pieza simétrica hereda el comportamiento heredado de las roscas cosméticas de la pieza base.

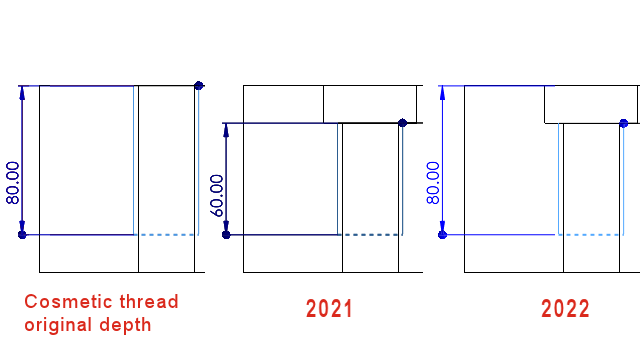

desde la ubicación de origen de una arista, independientemente de los cambios realizados por operaciones descendentes que reubican esa arista. En la imagen anterior, la profundidad de rosca original es 80 desde la arista de la extrusión de corte. Si agrega una segunda extrusión de corte que reubica esa arista, la rosca cosmética conserva la profundidad de rosca original de 80 mm.
