Caras cilíndricas concéntricas o aristas (para vaciados) |

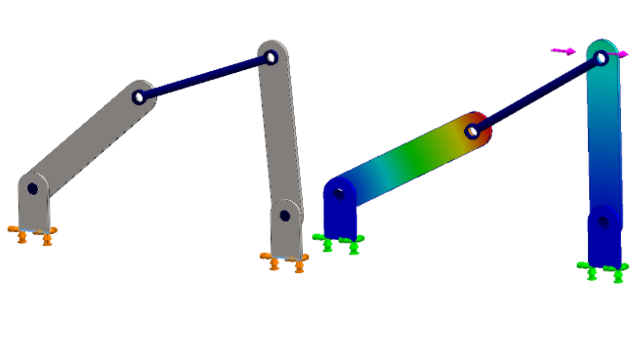

Especifica caras cilíndricas o aristas de vaciado para asociar un conector de varilla de vinculación. Seleccione dos entidades geométricas para colocar las juntas finales del conector.
|
 |
Vértice |
Especifica dos vértices para asociar un conector de varilla de vinculación. También puede seleccionar un vértice para una junta final del conector y una cara cilíndrica o arista de vaciado para la otra junta final.
|
 |
Junta rígida |
Especifica la junta final del conector en una junta rígida. La junta rígida previene rotaciones o deformaciones. Un conector de varilla de vinculación con juntas rígidas puede transferir todos los momentos de una pieza a otra.
|
 |
Junta de pivote |
Especifica la junta final del conector a una junta de pivote. La junta de pivote solo permite una rotación alrededor del eje normal al eje del conector.
|
 |
Junta esférica |
Especifica la junta final del conector en una junta esférica. La junta esférica actúa como una articulación esférica donde la esfera puede girar dentro de la articulación, pero no puede separarse de esta.
|
| |
Equidistancia |
Especifica una equidistancia para colocar las juntas finales del conector. Solo es posible seleccionar caras cilíndricas o aristas circulares para definir una equidistancia. |
| |
Parámetros de sección |
Especifica la geometría de sección transversal del conector: - Circular sólido
- Circular hueco
- Rectangular sólido
- Rectangular hueco
|
| |
Material |
Aplica un material al conector desde la biblioteca de materiales de SOLIDWORKS o aplica un material personalizado. |
