Reserva de mangueras
|
Menú: Sinóptico > Reserva de mangueras
Menú contextual de una manguera del sinóptico: Reserva de mangueras y conductores |
Podrá gestionar las mangueras existentes o crear nuevas mangueras si selecciona el icono Nueva manguera.
|
Nueva manguera: Permite abrir el catálogo de mangueras para poder seleccionar referencias y añadirlas al proyecto eléctrico. |
|
Borrar: Permite borrar las mangueras seleccionadas. No se puede borrar una manguera si se están utilizando sus conductores. |
|
Propiedades: Muestra las propiedades de la manguera seleccionada. |
|
Duplicar: Permite copiar una o varias mangueras, incluyendo todas las propiedades asociadas, como la referencia, la ruta, etc. La numeración aumenta automáticamente. |
|
Sustituir: Permite sustituir la manguera seleccionada por otra del catálogo. La nueva manguera debe tener como mínimo el mismo número de conductores que los de la manguera que se va a sustituir. |
|
Conmutador: Permite cambiar el origen y el destino de la manguera. |
|
Desconectar conductores: Permite desconectar los conductores seleccionados. |
|
Deshacer: La orden Deshacer cancela la última orden utilizada. |
|
Rehacer: La orden Rehacer cancela el resultado de la última orden Deshacer utilizada. |
|
Modo de árbol: permite gestionar el tipo de vista del listado de mangueras. Las mangueras pueden agruparse por función o por origen/destino. |
Filtros: Permite filtrar las mangueras de la lista por numeración, referencia de fabricante o situaciones de origen/destino.
Mangueras previamente reservadas: Oculta automáticamente todas las mangueras, excepto las que se habían reservado. Haga clic de nuevo en este icono para eliminar el filtro.

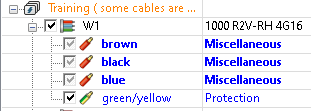

Para reservar conductores:
1. Marque las casillas correspondientes a los conductores.
2. Marque la casilla que se encuentra junto a la manguera para reservar todos sus conductores.
En la sección del menú Sección del conductor hay disponibles dos iconos (Automático y Manual) para ayudarle a seleccionar conductores.
3. Haga clic en Aceptar para salir del cuadro de diálogo y guardar la selección.
|
Atención: Estas acciones solo reservan conductores. Realmente no conectan la instalación. |
En la línea se coloca automáticamente un texto correspondiente a la manguera seleccionada. Se puede personalizar este texto (estilo y contenido) en las propiedades del proyecto eléctrico (pestaña Texto).
