SOLIDWORKS Electrical Schematic - Ejercicio n.º 13
En este ejercicio, va a aprender a gestionar varios tipos de símbolos, como el sinóptico de cableado, o los símbolos de esquemas. Creará un símbolo de PLC a partir de la referencia de fabricante.
Si es la primera vez, abra el fichero PDF del ejercicio para leerlo. Recomendamos que lo imprima.
Símbolo de sinóptico
Asegúrese de que el símbolo Paro de emergencia es compatible para poder insertarlo en un plano de sinóptico.
1. Abra la Gestión de símbolos.
|
Menú: Librería > Gestión de símbolos |
2. Haga clic en la pestaña Filtros y rellene los campos.
3. Seleccione el símbolo de paro de emergencia y haga clic en el icono Abrir (también puede hacer doble clic en el símbolo).
|
Gestión de símbolos: Abrir |
4. Para que sea compatible con el gestor de símbolos de sinóptico, basta con colocar un rectángulo alrededor del símbolo.
|
Menú: Dibujar > Rectángulo |
Sin este rectángulo, los cables / mangueras no encajan en el símbolo. |
Símbolo de esquemático
Cree un nuevo símbolo de tipo disyuntor magnetotérmico de 3P según el apéndice 13a. Este símbolo debe:
- Llamarse Training_Circuit_Breaker
- Pertenecer a la librería IEC
- Dibujarse usando unidades métricas
- Definirse como un símbolo Maestro en línea
- Asociarse automáticamente con la referencia 21113 de Schneider
- Propagar las referencias cruzadas, el ajuste de corriente nominal y corriente magnética |
1. Vaya a la clase Disyuntores / Magneto-térmico en la pestaña Clasificación de la Gestión de símbolos.
2. Después, haga clic en la pestaña Filtros y seleccione los criterios de abajo.
3. Además puede seleccionar un símbolo en la parte derecha del cuadro de diálogo.
4. A continuación, haga clic en el icono Nuevo.
|
Gestión de símbolos: Nuevo |

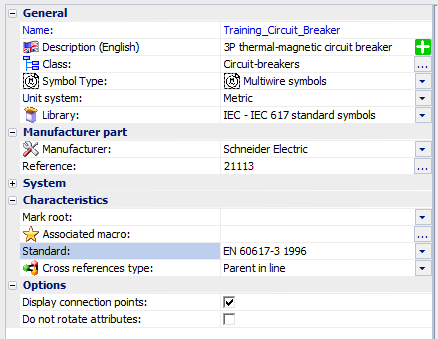

5. Introduzca las propiedades tal y como se muestra a continuación.
6. Haga clic en el botón Aceptar para crear el símbolo.
Se añadirá automáticamente una miniatura vacía en la parte derecha del cuadro de diálogo. |
7. Selecciónela y haga clic en el icono Abrir.
|
Gestión de símbolos: Abrir |
Training_Circuit_Breaker está abierto en la interfaz gráfica. He aquí algunos consejos para ayudarle a crear el gráfico utilizando herramientas libres. |
8. Inserte un rectángulo en el que el primer punto esté en las coordenadas (0,0) y el segundo punto en las coordenadas (10,15).
|
Menú: Dibujar > Rectángulo |
9. Dibuje el primer polo del disyuntor usando el rectángulo como ayuda.
|
Menú: Dibujar > Línea |
|
Menú: Dibujar > Arco |
A continuación, establezca el espaciado de instantánea de modo que los puntos de conexión estén colocados en los mismos intervalos que la distancia entre los cables (5 mm por defecto). |
10. Haga clic con el botón derecho en la barra de bloqueo (en la parte inferior derecha de la pantalla) para abrir el cuadro de diálogo de soporte de planos.

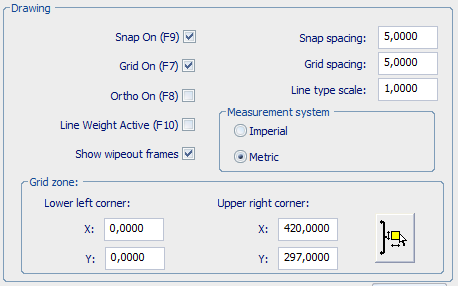

11. Establezca la configuración de instantánea y de rejilla, tal y como se muestra en el lado opuesto.
12. Después, borre el rectángulo.
13. Cree los polos 2 y 3 del disyuntor a partir de la copia del primer polo. Con el espaciado de instantánea bloqueado, los polos serán equidistantes a 5 mm. Añada la línea del eje.
|
Menú: Modificar > Copia múltiple |
|
Menú: Dibujar > Línea |
|
Menú: Modificar > Propiedades |
14. Mueva el ensamblaje de modo que la conexión que está más arriba y más hacia la izquierda esté en el marcador de eje (doble flecha verde en las coordenadas (0,0)).
|
Menú: Modificar > Mover |
15. Añada 3 circuitos desconectables de tipo disyuntor/conmutador.
|
Menú: Editar símbolo > Nuevo circuito |
16. Para insertar los puntos de conexión, seleccione el circuito 0 y haga clic en el icono Punto de conexión en el menú Modificar símbolo.
|
Menú: Editar símbolo > Punto de conexión |
El bloque de punto de conexión está unido al cursor. Se compone de una línea y dos círculos. |
17. Pulse [Espacio] para girar el punto de conexión.
18. Inserte el punto de conexión de modo que el círculo blanco coincida con el punto al que se conectará el cable.
19. Inserte los otros cinco puntos de conexión tras seleccionar los circuitos correspondientes de antemano.
El panel acoplable muestra las propiedades de los puntos de conexión y permite corregir los errores de asignación.
En cada circuito, el número del punto en la parte superior debe ser menor que el de la parte inferior. |
20. Para insertar los atributos, haga clic en el icono Inserción de atributo en el menú Modificar símbolo.
|
Menú: Editar símbolo > Insertar atributo |
21. En el cuadro de diálogo Gestión de atributos, marque las casillas de los atributos que desee insertar en los símbolos.
Identificación/#TAG
Datos descriptivos/Referencias cruzadas/#CROSS_REF
Datos descriptivos/Datos del fabricante/#TD_1
Datos descriptivos/Datos del fabricante/#TD_4 |
22. Inserte los atributos cerca del símbolo.
La orden Propiedades del atributo le permite modificar su fuente, altura y justificación. |
23. Cierre y guarde el archivo de símbolo.
24. Compruebe el resultado mediante la inserción del símbolo en un plano de esquema.
