SOLIDWORKS Electrical 3D - Ejercicio n.º 04
Este ejercicio le permite preparar los ensamblajes para enrutar las mangueras y los cables en la implantación en 3D. Está basado en el ejercicio anterior, si no ha completado el Ejercicio nº. 03, se puede descargar el fichero del proyecto eléctrico. Recuperar en SOLIDWORKS Electrical.
Tratamiento del armario
Tratamiento de la unidad de bombeo
Definición del origen y el destino de las mangueras
Creación de rutas de enrutamiento
Tratamiento del armario
Antes de enrutar mangueras y cables, es necesario modificar los ensamblajes existentes. En el ensamblaje Armario, debe añadir los prensaestopas y las rutas de enrutamiento, en la Unidad de bombeo, debe añadir las rutas de enrutamiento y definir el origen y el destino de la mangueras. |
1. Abra el ensamblaje Armario.
2. Agregue los tres prensaestopas en la parte inferior del armario (un prensaestopas 20 en el centro y un prensaestopas 14 en ambos lados) mediante el comando Insertar componentes del menú Ensamblaje.
Los ficheros de prensaestopas están disponibles en la carpeta de datos de SOLIDWORKS Electrical: ...\ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt |
Tratamiento de la unidad de bombeo
1. Abra el ensamblaje Unidad de bombeo.
2. Inserte el archivo EW_PUMP_TANK_PANEL_SUPPORT.SLDASM que se almacena en la carpeta de proyecto (...\ProgramData\SOLIDWORKS Electrical\Projects\XX\PUMP) mediante el comando Insertar componentes del menú Ensamblaje.
3. Asocie B1 al primer sensor, B2 al segundo y PU1 al el motor de la bomba.
La orden Asociar está disponible en el menú contextual del componente en el panel acoplable izquierdo. |
4. Inserte el Armario y gestione las relaciones de posición de referencia.
Definición del origen y el destino de las mangueras
El proyecto eléctrico tiene 3 mangueras:
W1 desde el prensaestopas de la 1.ª manguera hasta el sensor B1.
W2 desde el prensaestopas de la 2.ª manguera hasta el sensor B2.
W3 desde el prensaestopas de la 3.ª manguera hasta el motor de la bomba. |
|
SOLIDWORKS Electrical 3D: Definir origen / destino de las mangueras |
En el panel acoplable izquierdo, haga clic en el icono  para seleccionar la manguera. En el cuadro de diálogo de selección de manguera, seleccione la manguera W1 y haga clic en el botón Seleccionar.
En la parte inferior del panel acoplable se muestra la lista de componentes que están conectados a la manguera. Esta información procede de la base de datos del proyecto eléctrico (el contenido de esquemas eléctricos).
Para aplicar el zoom sobre un componente, haga doble clic en él en la lista.
Seleccione los orígenes y los destinos de la manguera en el área de gráficos.
- Sensor B1
- Prensaestopas 14
Haga clic en la marca verde para confirmar.
Repita esta operación con las mangueras W2 y W3. |
Creación de rutas de enrutamiento
Las canaletas contienen una línea específica que se reconoce como una ruta de enrutamiento. |

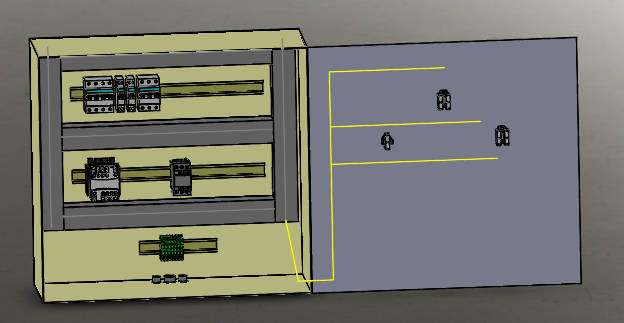

1. En el ensamblaje Armario, agregue la ruta de enrutamiento como en el siguiente modelo.
2. Cree un croquis 3D en un plano paralelo a la puerta pero distanciado 33 mm (distancia entre el punto de conexión del componente y la superficie interior de la puerta).
3. Trace las líneas como se muestra en el modelo.
4. Convierta el croquis 3D para la ruta de enrutamiento.
|
SOLIDWORKS Electrical 3D: Defina la ruta de enrutamiento |
5. En el ensamblaje Unidad de bombeo, cree la ruta de enrutamiento para las mangueras.
