Alinear componentes
Esta orden funciona igual que la inserción de un bornero.
|
SOLIDWORKS Electrical 3D: Alinear componentes
Menú: Herramientas > SOLIDWORKS Electrical > Alinear componentes |

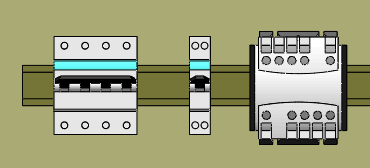

Esta orden permite alinear y centrar los componentes en un raíl y define el espacio entre ellos.
El panel acoplable se actualizará con las opciones disponibles.
Seleccionar los componentes a alinear
1. Permite seleccionar los componentes que se van a alinear en el área de gráficos.
El orden en el que se seleccionan los componentes resulta importante, ya que se colocarán en el orden de selección.
Opciones de alineación
2. Permite seleccionar la alineación deseada.
Espacio: El valor de separación que se utiliza para separar los componentes.
Componente sin caras definidas
Lista de componentes no válidos: Indica los componentes seleccionados para la alineación que no tienen caras definidas. Estos componentes no se alinearán.
