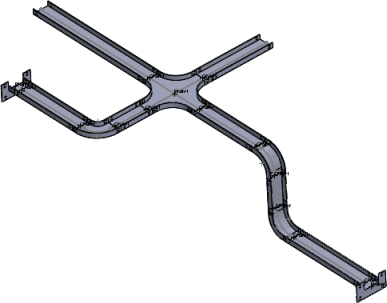

Kablo Tepsisinden Bağlantı Elemanları için Bir Tesisat Oluşturma

Bir kablo tepsisinden bağlantı elemanları için tesisatlar oluşturmak üzere:

  1. Yeni > Montaj öğesine ve Kaydet öğesine tıklayın.
  2. Bir tesisat başlatmak için Bileşen Ekle öğesine (Montaj araç çubuğu) tıklayarak veya Tasarım Arşivi, Dosya Gezgini, açık bir parça penceresi, 3DEXPERIENCE platform ya da Windows Gezgini'nden sürükleyerek aşağıdakileri ana montaja ekleyin:
    1. Bir kablo tepsisi montajı oluşturmak için kablo tepsisi bağlantı elemanları.
    2. Kablo tepsisinin açılımlarında elektrik bağlantı elemanları.
  3. Tesisat Özellikleri PropertyManager'ındaki seçenekleri ayarlayın ve sonra da öğesine tıklayın.
    Yeni tesisat alt montajı, FeatureManager tasarım ağacında [Kablo Tepsisi <n>-<assembly_name>] olarak görünür.
    Yukarıda 2. adımdaki işlemlerin sırası tersine çevrilirse yeni tesisat alt montajının adı [Kablolama <n>-<assembly_name>] olur.

  4. Aşağıdaki yöntemlerin herhangi bir kombinasyonunu kullanarak, her taraftaki bileşenler arasındaki yol ve Kablo Tepsisi için Bağlantı Noktası çizimini yapın:
    • Spline'lar oluşturmak için Otomatik Tesisat öğesini kullanın.
    • 3B çizim araçlarını kullanarak; çizgiler , spline'lar ve radyuslar çizin.
    Elektrik Tesisatları, bağlantı elemanının uç noktası ve kablo tepsisinin Bağlantı Noktası bilgisinden oluşturulur.
    Bağlantı noktalarını görünür yapmak için Tesisat Noktalarını Göster (Görünüm Araç Çubuğu) veya Görünüm > Tesisat Noktaları öğesine tıklayın.
  5. Tesisat alt montajına ek bağlantı elemanlarını ve tesisat donanımını sürükleyin.
    Her bir bağlantı elemanının tesisata eklenmesi sırasında Bağlantı Noktası başlangıç alınarak çizime kısa bir uzantı eklenir.
  6. Tesisat kesitlerine elektrik öznitelikleri atamak için:
    1. Araçlar > Tesisat > Elektrik > Telleri Düzenle seçeneğine tıklayın.
    2. Kullanılacak telleri ve kabloları belirleyin.
    3. Tesisat yolunu belirlemek için aşağıdakilerden birini yapın:
      • Kablo Tepsisi öğesinin her iki tarafında bulunan bağlantı elemanları arasındaki tesisat kesitlerini seçin.
      • Şundan-Şuna Listesi içinde Yol Seç öğesine tıklayın.
      Bağlantı elemanları arasındaki tesisat yolu otomatik olarak tanımlanır.
    4. öğesine tıklayın.
  7. Çizimden çıkın.
    HVAC olukları bulunan bağlantı elemanları için tesisatlar oluşturmak üzere de aynı prosedürü izleyebilirsiniz.
