Kesit Görünümü PropertyManager (Modeller)

PropertyManager parça ve montaj belgelerinde kesit görğnğmlerini kontrol eder.

Kesit Görünümü PropertyManager'ı açmak için:

Kesit Görünümü (Görünüm araç çubuğu) veya Görünüm > Görüntü > Kesit Görünümü öğesine tıklayın.

Teknik Resim Kesit Görünümü

Bir sonraki kullanılabilir kesit görünümü harfi otomatik olarak görünür. Bunu değiştirebilirsiniz.

Kesit Yöntemi

Düzlemsel Bir, iki veya üç düzlem ya da düzlemsel yüz seçtiğinizde bir kesit görünümü tanımlar.
Bölgesel Bir veya daha fazla bölge seçtiğinizde bir kesit görünümü tanımlar. Bölgeler, seçili düzlem veya yüz ile modelin sınırlandırıcı kutusunun kesişimiyle tanımlanır.

Gövdeleri ve bileşenleri saydam olarak ayarlamak amacıyla kesit yöntemi için Bölgesel seçeneğini belirlemelisiniz.

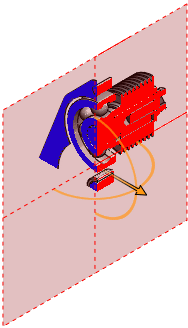

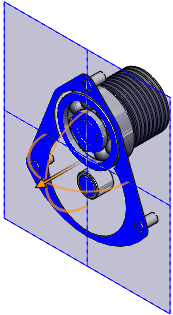

1 kesit düzlemi seçiliyken Düzlemsel kesit yöntemi 2 kesit düzlemi seçiliyken Düzlemsel kesit yöntemi

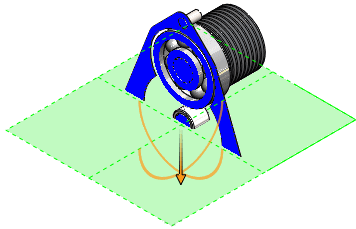

3 kesit düzlemi seçiliyken Düzlemsel kesit yöntemi Bölgesel kesit yöntemi

Kesit Seçenekleri

Öteleme Yöntemi Öteleme değerlerinin hangi düzlemden hesaplandığını belirtir.

Ötelemeler şunlara dik olabilir:

Referans düzlem

Değerleri, yöneltilmiş kesit düzlemine dik olarak hesaplar.

Seçili düzlem

Değerleri, Kesit 1 öğesinde seçtiğiniz düzleme dik olarak hesaplar.
Kesit tapasını göster Renk Düzenle kutusunda belirtilen renkte bir kesit kapağı gösterir. Modelin içini görmek için bu seçeneği seçili durumdan çıkarın.
Kapak rengini tut Kesit Görünümü PropertyManager kapatıldıktan sonra kesit kapağını Rengi Düzenle kutusunda belirtilen renkle göstermeye devam eder. Aşağıdaki tablo PropertyManager kapandıktan sonraki değerleri gösterir
Salt grafik kesiti Sınırlı seçim özellikleriyle daha hızlı sonuç sağlar.
Kesitli bir yüz veya kenar seçemezsiniz. Salt grafik kesit görünümünde kesit tapası rengini koruyun. Kesit düzlemi veya yüzüyle aynı düzlemde bulunan pikseller gizlenmez.

Kesit 1

Yalnızca Kesit 1'de, bir kesit görünümü düzlemini bir eksen, geçici eksen, delik veya silindirik yüz ya da kenar etrafında döndürebilirsiniz. Döndürme açısını belirleyebilir veya tutamacı sürükleyebilirsiniz.

Kenar veya eksen seçin Bir kesit görünümü düzlemini bir eksen, geçici eksen, delik veya silindirik yüz ya da kenar etrafında döndürür.
Kenar veya eksen seçin Kesit görünümü düzleminin etrafında döndüğü objeyi belirtir. Bir eksen, geçici eksen, delik veya silindirik yüz ya da kenar seçin.
Bir tepe noktası veya nokta seçin Kesit görünümü düzleminin başladığı tepe noktasını veya noktayı belirtir.
Düzlemi eksen boyunca döndür Kesit görünümü düzleminin eksen etrafındaki döndürme açısını seçili tepe noktası veya noktadan başlayarak belirtir. Ayrıca, döndürmeyi belirtmek için tutamacı sürükleyebilirsiniz.
  Rengi Düzenle Kesit görünümü düzleminin rengini belirler

Kesit 1, Kesit 2, Kesit 3

Kesit 3, Kesit 2 seçtikten sonra görünür. Kesit 2 ve Kesit 3'ü kullanarak ek düzlemler veya yüzlerle görünüm kesiti alın.

  Kesit düzlemi/yüzü Kesit görünümünü oluşturmak için bir düzlem veya yüz belirleyin ya da Ön Düzlem , Üst Düzlem veya Sağ Düzlem öğesine tıklayın. Kesit Yönünü Ters Çevir öğesi kesme yönünü değiştirir.
Öteleme Uzaklığı Kesit kesimi için düzlem veya yüzden bir öteleme mesafesi belirtir.
X Rotasyonu Referans kesiti X ekseni boyunca döndürür.
Y Rotasyonu Referans kesiti Y ekseni boyunca döndürür.
  Rengi Düzenle Kesit görünümü düzleminin rengini belirler.

Kesit görünümleri gizli Kesit tapasını göster ve Kapak rengini tut seçili

Kesit kapağı göster ve Kapak rengini koru seçimleri kaldırıldı Kesit tapasını göster seçili ve Kapak rengini tut seçeneğinin işareti kaldırılmış

Gövde veya Bileşene Göre Kesit

Kesit görünümüne dahil edilecek veya kesit görünümün dışında bırakılacak bileşenler veya gövdeler Seçili bileşenleri veya gövdeleri listeler.
Seçili olanı hariç tut Seçili gövdeleri veya bileşenleri kesitlemez. Diğer tüm gövdeler veya bileşenler kesitlenir.
Seçili olanı dahil et Seçili gövdeleri veya bileşenleri kesitler. Diğer gövdeler veya bileşenler kesitlenmez.

Saydam Kesit Gövdeleri veya Bileşenleri

  Saydam kesit almaya dahil edilecek veya saydam kesit alma dışında bırakılacak bileşenler veya gövdeler Seçili bileşenleri veya gövdeleri listeler.
  Seçili olanı hariç tut Seçili gövdelerin veya bileşenlerin saydamlığını değiştirmez.
  Seçili olanı dahil et Seçili gövdelerin veya bileşenlerin saydamlığını değiştirir.
Kesit Saydamlığı Saydamlık düzeyini belirler. Bir değer girin veya kaydırıcıyı hareket ettirin.
Seçim düzlemini etkinleştir Bir seçim düzlemi ve ortasında triad gösterir. Seçim düzleminin konumunu ve açısını kontrol etmek için triadı kullanın.

Saydam Kesit Gövdesi veya Bileşeni veya Saydam Kesit Gövdeleri veya Bileşenleri öğesine tıkladığınızda kullanılabilir.

Önizleme

Kesit düzlemine veya Seçili bileşenler veya Seçili gövdeler içerisinde seçtiğiniz bileşenlere veya gövdelere göre kesit sonuçlarının salt grafik önizlemesini gösterir. Seçim düzlemlerini, referans düzlemleri veya yüz anahatlarını ve seçim düzlemini gizler.

Kaydet

Tıklayarak kesit görünümünü kaydedin, ardından Farklı Kaydet iletişim kutusunda aşağıdaki seçenekleri belirtin ve Kaydet öğesine tıklayın:

Görünüm oryantasyonu Kesit görünümünü Oryantasyon iletişim kutusunda adlandırılmış bir görünüm olarak kaydeder. Görünüm, teknik resimlerde kullanılamaz.
Teknik resim detaylandırma görünümü
Yalnızca bir Kesit seçip Gövdeye veya Bileşene Göre Kesit ve Saydam Kesit Gövdeleri veya Bileşenleri seçeneklerinin onay işaretlerini kaldırırsanız kullanılabilir.

Montajlar için bu seçenek, bir Kesit seçip Bileşene göre Kesit seçeneğini etkinleştirmeniz halinde kullanılabilir.

Kesit görünümü için bir detaylandırma görünümü oluşturur ve kesit görünümünü teknik resimlerdeki Görünüm Paleti 'ne ekler. Kesit görünümünün adı, Detaylandırmalar altında görünür.

Bu seçenekle kaydettiğinizde, bileşenlerin kesilmeden bırakılmasını belirtebilmeniz için Kesit Detaylandırma Görünümü Özellikleri iletişim kutusu görünür. Aşağıdaki seçenekleri belirtin ve Tamam öğesine tıklayın.

Dışarıda kalan bileşenler

Seçili bileşenleri kesilmeden bırakır.

Otomatik tarama

Aynı çapraz çizgi desenine sahip komşu bileşenleri otomatik olarak ayarlar. Bir montajdan kesit alırken tarama desenleri değişir.

Bağlantı elemanlarını dışarıda bırak

Bağlantı elemanlarını kesitin dışında bırakır. Bağlantı elemanları, yapısal elemanlar dışında SOLIDWORKS Toolbox'tan eklenen tüm öğeleri kapsar. Herhangi bir bileşeni, bağlantı elemanı olarak belirleyebilirsiniz.
Herhangi bir bileşeni bağlantı elemanı olarak belirtmek için bileşeni açın ve Dosya > Özellikler öğesine tıklayın. Özel sekmesindeki iletişim kutusunda, IsFastener içinde Özellik Adı öğesini seçin ve 1 için Değer / Metin İfadesi değerini girin.
Görünüm ismi Kesit görünümü için bir ad girin.
