Kesit Görünümü PropertyManager'ı (Teknik Resimler)

Kesit Görünümü PropertyManager'ını açmak için:

Bir teknik resimde bir kesit görünümü oluşturun ve PropertyManager'da Çizimi düzenle öğesine tıklayın veya varolan bir kesit görünümünü seçin.

Kesme Çizgisi

Tersine çevir Kesit çizgisini çift tıklayarak kesme yönünü değiştirebilirsiniz.
Etiket Kesit çizgisi ve kesit görünümüyle ilişkili harfi düzenleyin.
  Yazı Tipi Kesit çizgisi etiketi için belgenin yazı tipi dışında bir yazı tipi seçmek için, Belge yazı tipi'ni temizleyin ve Yazı Tipi'ni tıklayın. Kesit çizgisi etiketi yazı tipini değiştirdiğinizde, yeni yazı tipini kesit görünümü etiketine uygulayabilirsiniz.

Kesit Görünümü

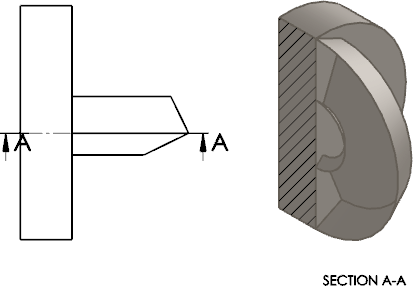

Kısmi kesit Çizgi tüm görünüme yayılmıyorsa, kesit çizgisinin uzunluğuyla sınırlı bir kesit görünümü oluşturur.
Dilim kesiti Yalnızca kesim çizgisi tarafından kesilen yüzleri gösterir.
  Tüm kesit

Kısmi kesit

Dilim kesiti

Otomatik tarama Çapraz çizgi desenleri montajdaki bileşenler arasında veya çok gövdeli parçalar ve kaynaklı montajlar arasında sırayla değişir. Bir montajdan kesit alırken tarama desenleri değişir.
Ölçeği rastgele seç
Teknik resim görünümünde aynı malzemenin tarama ölçeğini rastgele seçer. Aynı malzemeden yapılmış birden çok parçanın tüm taramaları için ölçeği sabit tutmak isterseniz bu ayarın işaretini kaldırın.
Ölçek tarama deseni
Görünümün ölçeğini, görünümün içindeki taramalara uygular.
Seçili Seçili değil
Dış hattı vurgula
Kesim yüzlerinin dış hattını vurgular.
Seçili Seçili değil
Kesme çizgisi omuzlarını gizle
Yalnızca görünüm oluşturma işleminde kullanılabilir
Görünümü küçült
Yalnızca görünüm oluşturma işleminde kullanılabilir

Yüzey Gövdeleri

Yüzey gövdelerini göster Bir modelin üst öğe görünümünden yüzey gövdelerinin kesit görünümünü gösterir. Yüzeyin çapraz kesitine notlar ve ölçümlendirmeler gibi detaylandırmalar uygulayabilirsiniz. Bu ayar diğer oturumlarda da korunur.

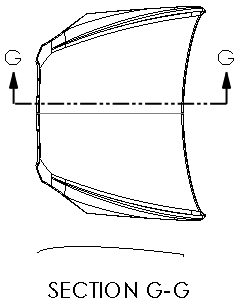

Maça Yüzeyi gövdeleri Bir kesit görünümünde bir yüzeyin yalnızca kesişen çizgisini gösterir.

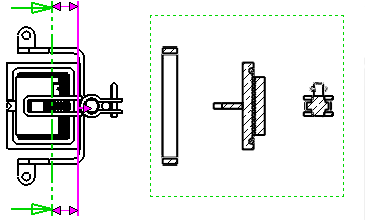

Kesit Derinliği

Bir kesit görünümünün derinliğini, belirlediğiniz bir mesafeye ayarlamanıza olanak tanır. Bu kontrol yalnızca kesme çizgisi tek çizgi kesitinden oluşan kesit görünümlerinde kullanılabilir.

Uzaklık kesit görünümleri bileşenlere uygulanır, unsurlara uygulanmaz.
Bir uzaklık belirlemek için aşağıdakilerden birini yapın:
  • Derinlik için bir değer ayarlayın.
  • Derinlik Referansı için üst öğe görünümde bir kenar veya eksen gibi bir geometri seçin.
  • Kesme derinliğini ayarlamak için grafik alanındaki pembe kesit düzlemini sürükleyin. Kesit çizgisi ve kesit düzlemi arasındaki tüm bileşenler kesit görünümünde görünür.
Önizleme

Detaylandırmaları şuradan al:

Detaylandırmaları al Seçili tüm detaylandırma tiplerinin referans verilen parça veya montaj belgelerinden alınması için Detaylandırmaları al'ı seçin.
Detaylandırma alma seçeneklerini belirleyin:
  • Tasarım detaylandırmaları
  • DimXpert detaylandırmaları
  • Gizli unsurlardan öğeler ekle

Görüntü Durumu

Yalnızca montajlar için. Teknik resme yerleştirmek için montajın bir görüntü durumunu seçin.

Görüntü durumunu göster/gizle tüm görüntü stilleri tarafından desteklenir. Diğer görüntü durumları (görüntü modu , renk , vb.) yalnızca Gölgeli ve Kenarlı ve Gölgeli modlar tarafından desteklenir.

Görüntü Stili

Üst öğe stilini kullan Üst öğe görünümden farklı stil ve kalite ayarları seçmek için temizleyin.

Bir Görüntü stili öğesine tıklayın.

Ölçek

Üst öğe ölçeğini kullan Üst öğe görünümü için kullanılan ölçeğin aynısı uygular. Bir üst öğe görünümünün ölçeğini değiştirirseniz, üst öğe ölçeğini kullanan tüm alt öğe görünümlerinin ölçeği güncellenir.
Çalışma sayfası ölçeğini kullan Teknik resim çalışma sayfası için kullanılan ölçeğin aynısı uygular.
Özel ölçek kullan Tanımladığınız bir ölçeği uygular. Kullanıcı Tanımlı'yı seçerseniz aşağıdaki kutuya şu formatta bir ölçek girin: x:x veya x/x. Parçalarda detaylandırma görünümlerinde kullanılan geometriyi korumak için Model metin ölçeğini kullan'ı seçin.
Özel ölçek kullan seçeneğinde önceden ayarlı seçenekler, ölçümlendirme standardına göre farklılık gösterir.

Ölçümlendirme Tipi

Teknik resimlerdeki ölçülendirmeler şunlardan biridir:
Doğru Doğru model değerleri.
Yansıtılmış 2B ölçümlendirmeler.

Bir teknik resim görünümü eklediğinizde ölçümlendirme tipi ayarlanır. Ölçümlendirme tipini teknik resim görünümü PropertyManager'larında görüntüleyebilir ve değiştirebilirsiniz.

Ölçümlendirme tipleri için kurallar:
  • SOLIDWORKS, Yansıtılmış tip ölçümlendirmeleri standart ve özel ortogonal görünümler için; Doğru tip ölçümlendirmeleri ise izometrik, dimetrik ve trimetrik görünümler için belirler.
  • Başka bir görünümden yansıtılmış veya yardımcı görünüm oluşturursanız, orijinal görünüm Doğru tipi ölçümlendirmeleri kullansa bile yeni görünüm Doğru tipi ölçümlendirmeler kullanır.

Kozmetik Diş Açma Görünümü

Teknik resim görünümünde kozmetik diş açma varsa aşağıdaki ayarlar Kozmetik diş açma görünümü içindeki Araçlar > Seçenekler > Belge Özellikleri > Detaylandırma seçeneğini geçersiz kılar.

Yüksek kalite Kozmetik diş açmalarda kesin çizgi yazı tipleri ve kırpma görüntüler. Bir kozmetik diş açma yalnızca kısmen görünürse, Yüksek kalite yalnızca görünür kısmı gösterir (kesin olarak görünür olanı ve görünür olmayanı gösterir).
Sistem performansı, Yüksek kalite kozmetik diş açmalarda yavaştır. Tüm detaylandırmaları yerleştirmeyi bitirene kadar bu seçeneği temizlemeniz önerilir.
Draft kalitesi Kozmetik diş açmaları daha az detayla görüntüler. Bir kozmetik diş açma yalnızca kısmen görünürse Taslak kalitesi tüm unsuru gösterir.

Görünümü Farklı Kaydet

Bir teknik resim görünümünü Dxf veya Dwg dosyası olarak kaydetmek için Görünümü Farklı Kaydet'i genişletin. İsteğe bağlı olarak, dosyada orijini belirlemek için nokta tutamacını sürükleyin ve Görünümü DXF/DWG Olarak Kaydet öğesini tıklayın. Farklı Kaydet iletişim kutusunda seçenekleri belirleyin.
Sadece model geometrisi ver seçili görünümle ilişkili diğer çizim detaylandırmalarını yok sayar.

Otomatik Görünüm Güncelleme

Otomatik güncellemeye dahil etme Teknik resim açıksa, Otomatik görünüm güncelleme seçiliyse ve modele yapılan değişiklikleri kaydederseniz seçili teknik resim görünümlerini, gerçekleşen otomatik güncellemelere dahil etmez.

Daha Fazla Özellik

Bkz. Teknik Resim Görünümü Özellikleri.
