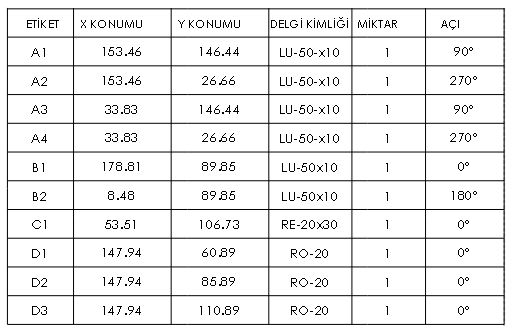

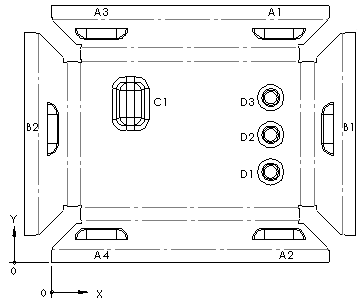

Çizimdeki sac levha parçaların yassı çoğaltma görünümüne bir delgi tablosu ekleyebilirsiniz.
Delgi tabloları sac levha gövdelerinde kullanılan form verme araçlarını ve kitaplık unsurlarını içerir:
|
Etiket
|
Düz çoğaltmadaki her bir delgi unsuruna eklenmiş detaylandırma |
|
X Konumu
|
Aracın ekleme noktasından X eksenine olan uzaklık |
|
Y Konumu
|
Aracın ekleme noktasından Y eksenine olan uzaklık |
|
Delgi Kimliği
|
Bileşende kullanılan form aracı/kitaplık unsurunun özelliği |
|
Miktar
|
Yassı çoğaltmada kullanılma sayısı |
|
Açı
|
X ekseni ve araç arasındaki açı |
