Kıvrımlı Kes PropertyManager'ı

Bu PropertyManager'ı açmak için:

1. Kapalı profil çizimi ve bir çizim yolu içeren bir parça ya da modelde yol olarak belirtebileceğiniz bir çizim çizgisi, kenarı veya eğrisi olan bir parça açın.

   Katı bir profil için profil olarak bir araç gövdesi ve takip edilecek bir çizim yolu içeren bir parça açın.

2. Kıvrımlı Kes (Unsurlar araç çubuğu) öğesine tıklayın.

Çizim Profili

2B bir profili bir 2B ya da 3B çizim yolu boyunca hareket ettirerek bir süpürme oluşturur.

	Profil	Süpürmeyi oluşturmak için kullanılan profilini (kesit) ayarlar. Grafik alanında veya FeatureManager tasarım ağacında profili seçin. Yüzleri, kenarları ve eğrileri doğrudan modellerden süpürme profili olarak seçebilirsiniz. Profil, bir taban veya yükseklik süpürme unsuru için kapalı olmalıdır. Profil, bir yüzey süpürme unsuru için açık veya kapalı olabilir.
	Yol	Profilin hangi yol boyunca süpürme işlemini yapacağını ayarlar. Grafik alanında veya FeatureManager tasarım ağacında yolu seçin. Yol açık veya kapalı olabilir ve bir çizimde yer alan bir grup çizim eğrisi, bir eğri veya bir grup model kenarı olabilir. Yolun başlangıç noktası, profilin düzlemi üzerinde uzanmalıdır.

Aşağıdaki kontroller, yol bir profil üzerinden genişletildiğinde kullanılabilir hale gelir.

	Yön 1	Yolun bir kenarı için bir süpürme oluşturur.
	Çift yönlü	Bir çizim profilinden gelen yolun her iki yönünde de genişleyen bir süpürme oluşturur. Kılavuz eğrileri kullanamaz ya da bir çift yönlü süpürmenin başlangıç ve bitiş teğetliğini ayarlayamazsınız.
	Yön 2	Yolun diğer yönü için bir süpürme oluşturur.

Dairesel Profil

Bir model üzerinde doğrudan bir çizim çizgisi, kenar ya da eğri boyunca katı bir çubuk ya da boş bir tüp oluşturur.

	Profil	Süpürmeyi oluşturmak için kullanılan profilini (kesit) ayarlar. Grafik alanında veya FeatureManager tasarım ağacında profili seçin.
	Diameter	Profilin çapını belirler.
		Kesit, yol veya sonuçta elde edilen katı kendisiyle kesişemez.

Katı Profil

En yaygın olarak, silindirik gövdelerin etrafında kesmelerin oluşturulmasında kullanılır. Bu seçenek, uç frezesi simülasyonu için de kullanışlıdır.

Katı Süpürme öğesini seçtiğinizde yol kendi içinde teğet olmalıdır (sivri köşe olmamalıdır) ve araç gövdesi profili üzerinde veya içindeki bir noktada başlamalıdır.

Katı profiller, montaj unsurlarında kullanılamaz.

	Araç Gövdesi	Araç gövdesi içbükey olmalı, ana gövdeyle birleşik olmamalı ve aşağıdakilerden birini içermelidir: Çizgi veya yay gibi yalnızca analitik geometriden oluşan döndürülmüş bir unsur. Silindirik ekstrüze edilmiş bir unsur.
	Yol	Profilin hangi yol boyunca süpürme işlemini yapacağını ayarlar. Grafik alanında veya FeatureManager tasarım ağacında yolu seçin. Yol açık veya kapalı olabilir ve bir çizimde yer alan bir grup çizim eğrisi, bir eğri veya bir grup model kenarı olabilir. Yolun başlangıç noktası, profilin düzlemi üzerinde uzanmalıdır.

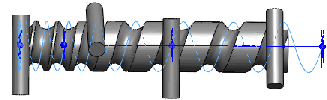

		Araç gövdesi ve yol Kes-süpür Katı Süpürme'nin bir helis yolu izleyerek araç gövdesini nasıl işlediğine dikkat edin.

Kılavuz eğrileri

Yalnızca çizim profilleri için geçerlidir. Ancak bunlar çift yönlü süpürmeler değildir.

	Kılavuz eğrileri	Yol boyunca süpürme işlemi yaparken profile kılavuzluk eder. Grafik alanında kılavuz eğrilerini seçin. Kılavuz eğrisi, profille veya profil çizimindeki bir nokta ile çakışık olmalıdır.
	Yukarı Taşı ve Aşağı Taşı	Kılavuz eğrilerinin sırasını ayarlar. Bir Kılavuz Eğrisi seçin ve profil sırasını ayarlayın.
	Düz Yüzleri Birleştir	Kılavuz eğrileri ile süpürmelerin performansını artırmak için ve kılavuz eğrisinin veya yolun eğrisel süreklilik göstermediği tüm noktalarda süpürmeyi bölümlere ayırmak için işareti kaldırın. Sonuç olarak, kılavuz eğrilerindeki çizgi ve yaylar daha doğru şekilde eşleştirilir.
		Düz Yüzleri Birleştir seçildi Düz Yüzleri Birleştir işareti kaldırıldı Düz Yüzleri Birleştir seçeneğinin işaretini kaldırdığınızda, daha sonra oluşturulan bazı unsurların geometrinin değiştirilmesi nedeniyle başarısız olma olasılığı ortaya çıkar.
	Kesitleri Göster	Süpürmenin kesitlerini gösterir. Okları seçerek profille ilgili sorunları Kesit Numarası'na göre giderin.

Seçenekler

	Profil Oryantasyonu	Yol boyunca süpürürken Profil'in oryantasyonunu kontrol eder.
		Yolu Takip Et Kesit her zaman yola göre aynı açıda kalır. Yolu Takip Et'i seçerseniz yol üzerindeki küçük ve düzensiz eğrilik dalgalanmaları, profillerin hatalı hizalanmasına neden olduğunda ilgili seçenekler profilleri kararlı duruma getirir. Normali Sabit Tut Kesit, her zaman başlangıç kesitine paralel kalır. Birden çok profil varsa kesitler her zaman başlangıç kesitine paralel kalır.

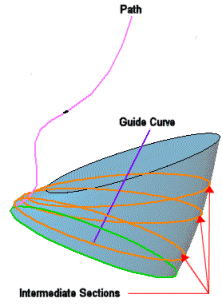

	Profil Bükülmesi	Yol boyunca bükülme uygular. Şunlardan birini seçin: Hiçbiri (Sadece 2B yollar için.) Profili yola dik olarak hizalar. Düzeltme uygulanmaz. Minimum Bükülme (Sadece 3B yollar için.) Profilin yolu takip ederken kendi ile kesişmesini engeller. Yolu ve Birinci Kılavuz Eğriyi Takip Et Yolu ve Birinci Kılavuz Eğriyi Takip Et öğesini seçin; ara kesitlerin bükümü, yoldan birinci kılavuz eğriye kadar olan vektöre göre belirlenir. Yatay düzlemle vektör arasındaki açı, tüm ara kesitlerin çizim düzlemlerinde sabit kalır. Yolu ve İkinci Kılavuz Eğrilerini Takip Et Yolu ve İkinci Kılavuz Eğrilerini Takip Et öğesini seçin; ara kesitin bükümü, birinci kılavuz eğriden ikinci kılavuz eğriye kadar olan vektöre göre belirlenir. Yatay düzlemle vektör arasındaki açı, tüm ara kesitlerin çizim düzlemlerinde sabit kalır. Bükülme Açısını Belirt Yol boyunca profil bükülmesini tanımlar. Derece, Radyan veya Dönüş öğesini seçin. Bu örnekte bir dönüş gösterilmektedir. Yol Boyunca Normal Sabitle Kıvrıl Kesiti yol boyunca bükerken yol boyunca bükülen kesiti başlangıç kesitine paralel tutar. Bu örnekte bir dönüş gösterilmektedir. Yön Vektörü Belirtin Yön vektörünü ayarlamak için bir düzlem, düzlemsel yüz, çizgi, kenar, silindir, eksen, bir unsur üzerinde bir çift tepe noktası vb. seçin. Normali Sabit Tut ile birlikte kullanılamaz. Yanaşık Yüzlere Teğet Mevcut geometriye bir süpürme iliştirilirken kullanılır. Bitişik yüzleri profile teğet yapar. Doğal (Sadece 3B yollar için.) Profil yol boyunca süpürüldükçe, yoldaki eğriliğe göre aynı açıda kalmak için eksen üzerinde döner.
	Teğet Yüzleri Birleştir	Süpürme profili teğet segmentler içeriyorsa sonuçta elde edilen süpürmedeki ilgili yüzeylerin teğet olmasını sağlar. Bir düzlem, silindir veya koni olarak gösterilebilecek olan yüzler korunur. Diğer bitişik yüzler birleştirilir ve profiller yaklaştırılır. Çizim yayları spline'lara dönüştürülebilir.
	Önizlemeyi Göster	Süpürmenin gölgeli bir önizlemesini gösterir. Sadece profili ve yolu görüntülemek için işareti kaldırın.

Katı süpürme örnekleri:

Oryantasyon/Büküm Tipi için Yolu Takip Et öğesini ve Yol Hizalama tipi için Hiçbiri öğesini seçtiğinizde araç gövdesi, helis yolun teğetlerini doğru şekilde takip eder.

Araç gövdesini, helis yolu takip ederken bir referansa dik konumda tutmak için Yol Hizalama Tipi için Yön Vektörü öğesini seçin, ardından araç gövdesinin dik açılı kaldığı (örneğin, bir silindirin düzlemsel uç yüzüne dikme) bir yön seçin.

Araç gövdesi, silindir boyunca helis yolu takip ederken uç yüze paralel kalır. Bu işlev, talaşlı imalat pazarı için önemlidir.

Teğetlik Başlat ve Bitir

Teğetlik Tipini Başlat ve Teğetlik Tipini Sonlandır.

Unsur Kapsamı

Eğrilik Görünümü
