İnce Çizgileri Gösterme

Yazdırma çözünürlüğünün istenen çıktıyı üretecek kadar iyi olup olmadığını belirlemek için model üzerinde ince çizgiler görüntüleyebilirsiniz.

1. Dosya > 3B Yazdır seçeneğine tıklayın.
2. PropertyManager Ayarlar sekmesinde, yazdırma yatağı ile hizalanacak bir model yüzü seçin.
3. Önizleme sekmesinde, Oluşturma Analizi altında, İnce çizgileri göster'e tıklayın.

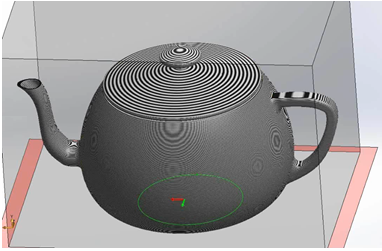

   İnce çizgiler model üzerinde bir kaplama olarak görünür.



   Varsayılan katman yüksekliği, görece daha iyi bir yazıcı hızına sahip kaba bir yazıcı çözünürlüğüne karşılık gelecek şekilde 0,3 mm'dir.

4. İsteğe bağlı olarak katman yüksekliğini İnce çizgi boyutunu ayarla alanında değiştirebilirsiniz.
5. İnce çizgileri bir çıkıntı haritası olarak görüntülemek için:
   1. Destek gerektiren yüzleri göster seçeneğinin seçimini kaldırın.
   2. Çıkıntı haritası olarak göster'i seçin.

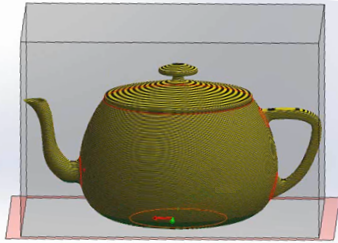

      Çıkıntı haritaları, yazdırılan modelde detayın kaybolacağı yerlerde ortaya çıkabilir.



6. öğesine tıklayın.
