Bileşen Oryantasyon Seçeneklerini Karşılaştırma Örneği

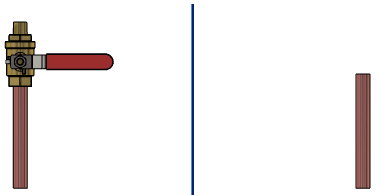

Bu örnek, bir valf alt montajını ikinci bir boruya aynalarken bileşen oryantasyon seçeneklerini karşılaştırır.

1. Bir valf alt montajını ikinci bir boruya aynalarken bir model açın.

2. Doğrusal Bileşen Çoğaltma > Bileşen Aynalama (Montaj araç çubuğu) öğesine tıklayın.
3. PropertyManager'da aşağıdaki öğeleri seçin:
   1. Aynalama düzlemi için bir referans düzlem seçin.
   2. Aynalanacak Bileşen için valf alt montajı seçin.
4. İleri öğesine tıklayıp Adım 2: Oryantasyon Ayarla bölümüne geçin.
5. Aynalama Tipi bölümünün altında, Bileşen orijini'ni seçin.
6. Bileşenleri Yönlendir altında, bir bileşen oryantasyonu seçeneği belirleyin.

   Bileşenleri Yönlendir Seçeneği	Aynalanmış Bileşen Görüntüsü
   X aynalandı, Y aynalandı X ve Y eksenleri düzlemle ilgili bilgileri aynalar.
   X aynalandı ve ters çevrildi, Y aynalandı X ve Y eksenlerini, X ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
   X aynalandı, Y aynalandı ve ters çevrildi X ve Y eksenlerini, Y ekseni yönü ters çevrilerek düzlemin etrafında aynalar.
   X aynalandı ve ters çevrildi, Y aynalandı ve ters çevrildi X ve Y eksenleri düzlemle ilgili bilgileri X ve Y ekseni yönleri tersine çevrilmiş olarak aynalar.
