Simülasyon Çözümleyicileri

FFEPlus yinelemeli ve Intel Direct Sparse çözümleyiciler için işlev tabanlı işleme, bağlantı elemanları ve diğer unsurları içeren simülasyon etütlerine genişletilmiştir. Otomatik çözümleyici seçimi Doğrusal olmayan, Frekans ve Bükülme etütlerine genişletilmiştir.

  • FFEPlus yinelemeli ve Intel Direct Sparse çözümleyiciler
    Denklem sistemlerini çözmek için katılık verilerinin aktarımı, dosya tabanlı işlemenin fonksiyon tabanlı işlemeyle değiştirilmesi sayesinde optimize edilmiştir. Aşağıdaki özellikleri içeren simülasyonlar için performans artırılmıştır:
    • Bağlantı elemanları: yay, yatak, cıvata ve rijit
    • Döngüsel simetri, sert bağlantılı uzaktan yük ve güçlendirici görevi gören kirişler.

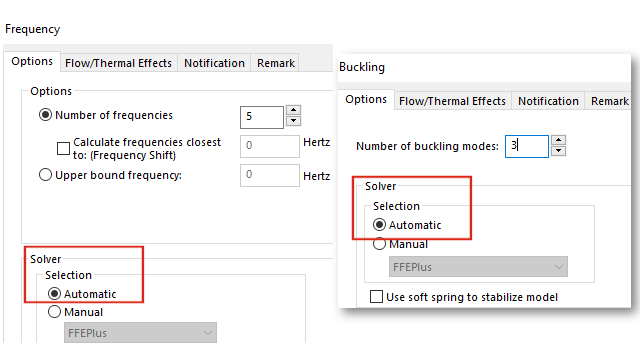

  • Otomatik Çözümleyici Seçimi

    En iyi denklem çözümleyiciyi seçen algoritma, Doğrusal olmayan, Frekans ve Bükülme etütlerini içerecek şekilde geliştirilmiştir. En iyi denklem çözümleyicisinin (Intel Direct Sparse veya FFEPlus Yinelemeli) seçimi denklem sayısına, yükleme durumlarına, mesh tipine, geometrik unsurlara, temas ve bağlantı elemanı unsurlarına ve kullanılabilir sistem belleğine bağlıdır.

    Frekans etütleri için daha önce bahsedilen parametrelere ek olarak algoritma, frekans sayısını da dikkate alır. Bükülme etütleri için mod sayısını dikkate alır.

  • Doğrusal Dinamik etütler için Intel Direct Sparse çözümleyici

    Frekans ve yanıt hesaplamaları için Seçili Taban Uyarımı ile Doğrusal Dinamik etütler için Intel Direct Sparse çözümleyiciyi kullanabilirsiniz.

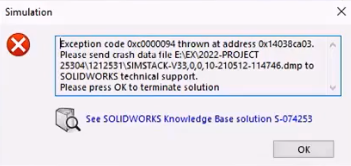

  • Bir simülasyon çalıştırırken bir çözümleyici hatasıyla karşılaşmanız durumunda, SOLIDWORKS Simulation, çözümleyici hatasıyla ilgili bilgilerin kaydedildiği dosyayı teknik destek ekibine gönderme seçeneği sunar.

    Geliştirme ekibi, SIMSTACK-*.dmp dosyasındaki verileri esas alarak çözümleyici hatasına neden olan modül bilgilerini herhangi bir ek bilgi kullanmadan ayıklayabilir. Bu geliştirmenin avantajı, bir simülasyon çözümleyicisi sorununu gidermek için gizli model verilerini paylaşma gerekliliğini ortadan kaldırmasıdır.
