覆寫「設計表格」中的計算值

當您關閉包含 $SW-MASS 與 $SW-COG 手動輸入數值的設計表格時， SOLIDWORKS 會提示您使用手動輸入的數值，或以模型幾何計算出的數值。

提示會提供下列選項：
使用「設計表格」指定的質量值 啟用取代質量或取代質量中心，並將手動輸入的數值指派至質量屬性。
使用以模型幾何計算出的質量值 刪除具有手動輸入數值的 $SW-MASS 欄或 $SW-COG 欄。此模型使用以模型幾何計算出的數值。
若要取代設計表格中的計算值：
  1. 開啟具備設計表格的模型，其中包含 $SW-MASS 欄或 $SW-COG 欄。
  2. 清除取代屬性：

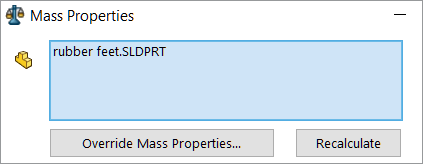

    1. 按一下 工具 > 評估 > 質量屬性。
    2. 按一下取代質量屬性。

    3. 在取代質量屬性對話方塊中：
      • 針對 $SW-MASS，請清除取代質量。
      • 針對 $SW-COG，請清除取代質量中心。

    如果啟用這些取代選項，則不會顯示提示，且會以手動輸入的數值儲存模型。

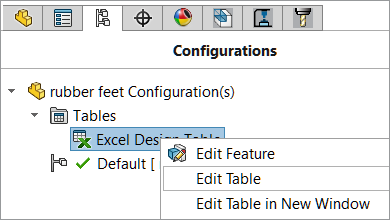

  3. 在 ConfigurationManager 標籤中，展開表格 。
  4. 以滑鼠右鍵按一下 Excel 設計表格 ，然後按一下編輯表格。

  5. 在表格中，手動輸入 $SW-MASS 或 $SW-COG 的數值。
  6. 關閉設計表格。
  7. 系統提示時，選擇使用「設計表格」指定的質量值，以手動輸入的數值取代計算值。
