為略過的副本選取模型組態

您可以針對組合件零組件複製排列中略過的副本選擇此模型組態 、所有模型組態 或指定模型組態 。

模型組態選項可用於這些組合件的零組件複製排列：
  • 直線零組件複製排列
  • 環狀零組件複製排列
  • 複製排列導出零組件複製排列
  • 草圖導出零組件複製排列
  • 曲線導出零組件複製排列

在設計表格中，您可以使用 $skip@<type of pattern><number> 來指定略過的副本。例如 $skip@Lpattern1。如果有超過一個略過的副本，請使用分號來分隔數值。例如：10,1;10,2;。

若要為略過的副本選擇模型組態：
  1. 開啟具有多個模型組態的模型，並編輯複製排列特徵。

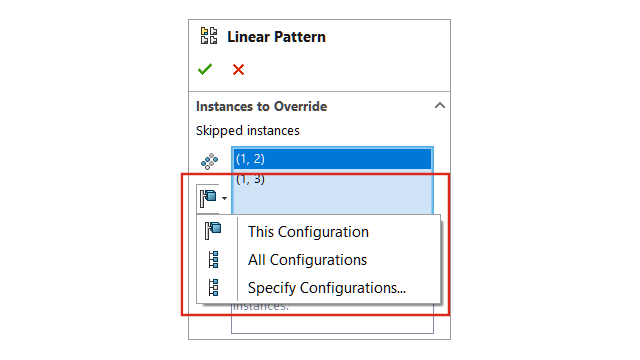

  2. 在 PropertyManager 中，選擇要略過的副本，並選擇此模型組態 、所有模型組態 或指定模型組態 。
