除料清單屬性中的量規值

如果您使用量規表格定義鈑金零件的厚度，除料清單屬性對話方塊中會出現量規編號。在相關工程圖中，註記和除料清單可以使用量規值。

在除料清單屬性對話方塊中，鈑金量規的估計值為量規編號 GA。例如，如果您在鈑金零件中使用量規 3，則估計值為 3 GA。

在工程圖中，您可以將註記連結至鈑金量規屬性，並將該屬性納入除料清單中。

若要將註記連結至量規值：

1. 在鈑金零件的工程圖中，按一下註記，例如註解 。
2. 在 PropertyManager 中按一下連結至屬性 。
3. 在連結至屬性對話方塊的屬性名稱中，選擇鈑金量規。

若要在除料清單中包含量規值屬性：

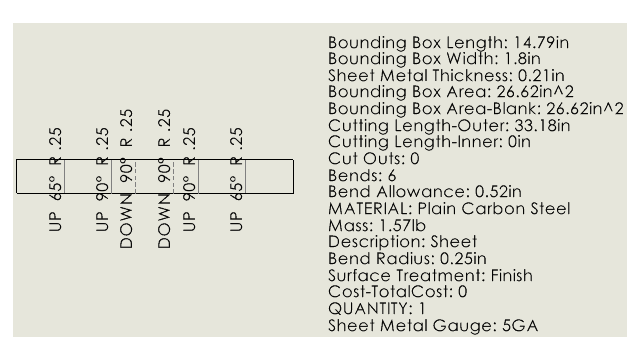

1. 以滑鼠右鍵按一下平板型式視圖，然後選擇註記 > 除料清單屬性。
2. 在圖頁中按一下以放置除料清單屬性。
