Vytváření sekundárních členů mezi body a změna profilů

Chcete-li vytvořit sekundární členy mezi body a měnit profily:

  1. Klikněte na Člen Mezi body pro Typ sekundárního člena.
  2. Změňte orientaci modelu kliknutím na Zobrazení (průhledné) > Levý pohled a vyberte zobrazené sekundární členy.
  3. Změňte profil sekundárního členu:
    1. Klikněte na záložku Profil.
    2. V poli Typ vyberte trubka obdélníkového průřezu – nakonfigurováno.
    3. Jako Velikost vyberte 70 x 40 x 5.
  4. Pod položkou Parametr prvku klikněte na možnost a přidejte sekundárního člena.
    Kliknutím na možnost odstraníte vybraného sekundárního člena.
  5. Volitelné: Upravte odsazení pomocí možnosti Odsazení od prvního člena a Odsazení od druhého člena a převraťte jej pro člena, který je vybrán v nabídce Parametry prvku.

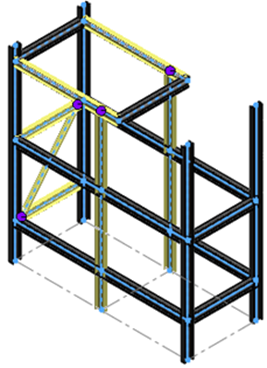

  6. Změňte orientaci modelu kliknutím na Zobrazení (průhledné) > Izometrické.
  7. Odepněte PropertyManager a klikněte na .
  8. Kliknutím na Konstrukční systém v potvrzovacím rohu ukončíte režim konstrukčního systému.
Zobrazí se PropertyManager Řízení rohu. V modelu se zvýrazní jednoduché rohy.
