PropertyManager Régions conservées

Ajoutez des régions conservées à votre modèle qui ne sera pas modifié pendant l'optimisation d'une topologie.

Vous pouvez bloquer des régions de votre modèle qui entrent en contact avec d'autres pièces, comme les régions qui sont utilisées pour supporter le modèle et les régions qui forment les surfaces chargées. Ces régions ne participent pas à l'optimisation de la topologie et sont inchangées.

Pour accéder au PropertyManager Régions conservées :

  • Cliquez avec le bouton droit de la souris sur Contrôles de fabrication et sélectionnez Ajouter une région conservée .
Faces pour l'ensemble 2 Sélectionnez les faces qui resteront inchangées pendant l'optimisation.
Profondeur de zone conservée Définissez la profondeur de la région qui restera inchangée pendant l'optimisation.

Saisissez la profondeur de la région conservée avec les unités souhaitées.

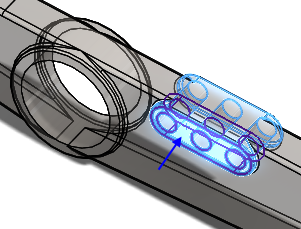

Aperçu de la géométrie Choisissez d'afficher la géométrie spécifiée qui est conservée pendant l'optimisation. Un Aperçu de la géométrie d'une face sélectionnée avec une profondeur de zone conservée s'affiche.
Aperçu des éléments de maillage Choisissez d'afficher les éléments de maillage de la géométrie spécifiée qui sont conservés pendant l'optimisation. Un Aperçu des éléments de maillage d'une face sélectionnée avec une profondeur de zone conservée s'affiche.

Les faces pour lesquelles vous appliquez des charges et conditions aux limites sont traitées automatiquement comme des régions bloquées. Sélectionnez Régions avec des chargements et des déplacements imposés dans l'onglet Topologie > Options.
