Cote de positionnement de base DimXpert

Cotes absolues

Vous pouvez créer des cotes absolues manuellement.



Pour créer des cotes absolues :

  1. Dans une pièce, cliquez sur Cotation intelligente (barre d'outils Cotations/Relations) ou sur Outils > Cotations > Intelligentes.
  2. Dans le PropertyManager Cote, sous Cote, cliquez sur Cote de positionnement de base DimXpert .
  3. Sélectionnez des entités dans la zone graphique.
  4. Placez la cote.
  5. Définissez les options dans le PropertyManager DimXpert.
  6. Cliquez sur .

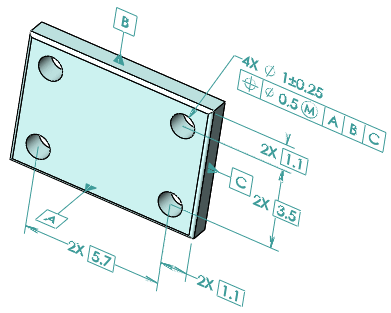

Recréation de la cote absolue

Pour utiliser l'outil Recréer la cote absolue:

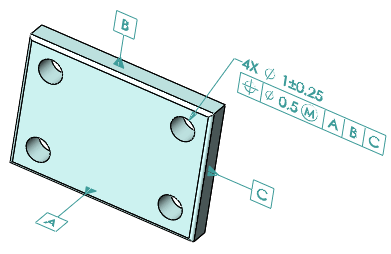

  1. Créez un modèle avec une tolérance de position géométrique.


  2. Cliquez à l'aide du bouton droit de la souris sur la tolérance de Position dans le DimXpertManager et sélectionnez Recréer la cote absolue.
