Traitement des coins aux coins similaires dans un système de structure

Vous pouvez utiliser l'option Regrouper les coins similaires pour regrouper des coins similaires, appliquer un traitement de coin au groupe et modifier les groupes selon vos besoins.

Cela est utile pour les fichiers système de structure volumineux qui ont plusieurs coins.
  1. Ouvrez le fichier système de structure.
  2. Dans l'arbre de création FeatureManager®, cliquez sur Gestion des coins et sélectionnez Editer la fonction.
  3. Dans le PropertyManager Gestion des coins, sous Coins, sélectionnez un coin.
  4. Cliquez sur Regrouper les coins similaires.

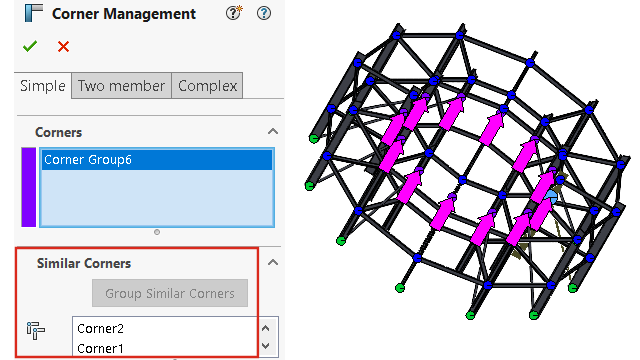

    Les coins similaires sont regroupés, s'affichent dans Groupe de coins XX sous Coins dans le PropertyManager et sont mis en évidence par des flèches dans la zone graphique.
  5. Appliquez un traitement de coin au groupe.

L'arbre de création FeatureManager regroupe les coins similaires sous Groupe de coins XX. Dans le PropertyManager Gestion des coins, vous pouvez modifier un groupe de coins similaires et supprimer un coin du groupe. Vous pouvez rajouter ce coin au groupe de coins similaires, si nécessaire.

  • Cliquez avec le bouton droit de la souris sur un coin du groupe et sélectionnez l'une des options suivantes :
    Supprimer du groupe de coins Supprime le coin sélectionné du groupe de coins similaires.
    Cliquez avec le bouton droit de la souris sur le coin supprimé et sélectionnez Inclure à nouveau dans le groupe de coins.
    Zoom sur la sélection Effectue un zoom avant dans le coin sélectionné
    Supprimer les sélections Dégroupe les coins
    Pour dégrouper les coins, vous pouvez également cliquer à l'aide du bouton droit de la souris sur le groupe et sélectionner Dissoudre le groupe de coins.
    Personnaliser le menu Vous permet de sélectionner le menu contextuel

    Vous pouvez utiliser le même traitement pour les coins simples, à deux éléments et complexes.
