PDF ファイルの手動バルーン付け

光学文字認識（OCR）エディタ ツールは手動抽出（Manual Extract）ツールに置き換わります。効率的にアノテート アイテムをバルーンに手動で素早く抽出できます。

PDF ファイルに手動でバルーンを付けるには:
  1. SOLIDWORKS Inspection スタンドアロンで新規（New） をクリックします。
  2. プロジェクト テンプレート（Project Template）ダイアログ ボックスでテンプレートを選択し、 をクリックします。
  3. CAD/PDF ファイルを開く（Open CAD/PDF File）ダイアログ ボックスで PDF ファイルを選択し、開く（Open）をクリックします。
  4. 手動抽出（Manual Extract）（ドキュメント リボン）をクリックし、バルーンを作成するアノテート アイテムのタイプを選択します。
    • 寸法
    • 幾何公差
    • 注記
    • 表面粗さ記号
    • 溶接
    • その他温度、トルク、電気抵抗などのアノテート アイテムを含みます。

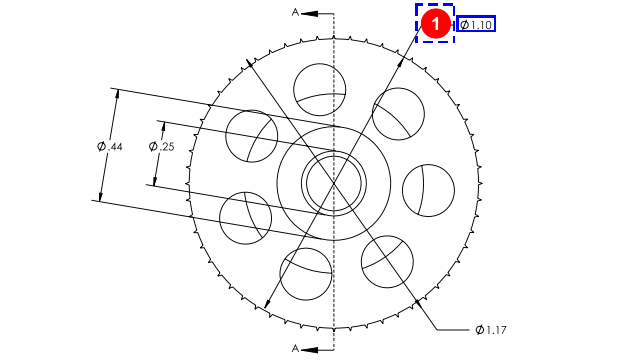

  5. PDF ファイルで、前のステップで選択したタイプのアノテート アイテムをボックス選択します。
  6. プロパティ/設定（Properties/Preferences）PropertyManager の一般（General）、検査（Inspection）、バルーン（Ballooning）、カスタム（Custom）で、アノテート アイテムの残りのデータの値を入力します。
