잘라내기 PropertyManager

어떤 2D 스케치라도 자를 수 있습니다.

잘라내기 PropertyManager를 여는 방법

1. 스케치를 오른쪽 클릭하고 스케치 편집을 선택합니다.
2. 요소 잘라내기 (스케치 도구 모음) 또는 도구 > 스케치 도구 > 잘라내기를 클릭합니다.

잘라내기 PropertyManager에 다음 옵션이 있습니다.

지능형 잘라내기

지능형 을 선택하여 다음과 같이 합니다.

• 스케치 요소를 연장합니다.
• 하나의 스케치 요소를 포인터를 끌 때 가장 근접한 교차 요소까지 잘라냅니다.
• 하나 이상의 스케치 요소를 포인터를 끌 때 가장 근접한 교차 요소까지 잘라내고 요소를 교차시킵니다.

비디오: 지능형 잘라내기 - 잘라내기

코너

코너 를 선택하여 두 개의 선택 요소를 가상 코너에서 서로 교차될 때까지 수정합니다.

코너 잘라내기 옵션을 제어하는 요소는 다음과 같습니다.

• 스케치 요소는 다를 수 있습니다.
• 잘라내기 작업으로 하나의 스케치 요소를 연장하고 다른 요소는 짧게 하거나 두 스케치 요소를 모두 연장할 수 있습니다.
• 동작은 선택하는 스케치 요소의 끝에 의해 영향을 받습니다.
• 동작은 선택하는 스케치 요소의 순서에 의해 영향을 받지 않습니다.

안쪽 잘라내기

안쪽 잘라내기 를 선택하면 다음과 같은 열린 요소를 잘라낼 수 있습니다.

• 두 선택 경계를 교차하는 요소
• 두 선택 경계 사이에 존재하는 요소
• 닫힌 스케치 요소 내에 존재하는 요소

바깥쪽 잘라내기

바깥쪽 잘라내기 를 선택하여 두 개의 선택 경계 바깥에 존재하는 열린 요소를 잘라냅니다. 바깥쪽 잘라내기를 제어하는 요소는 다음과 같습니다.

• 두 개의 경계 요소처럼 선택하는 스케치 요소는 다를 수 있습니다.
• 경계는 선택한 스케치 요소의 끝점에 의해 제한되지 않습니다.
• 잘라내기 작업으로 선택한 경계 바깥쪽에 있는 적절한 스케치 요소가 모두 제거됩니다.
• 잘라낼 스케치 요소가 경계 요소와 교차할 경우:
  • 경계 요소 바깥 부분을 잘라냅니다.
  • 경계 요소 안쪽 부분을 다음 요소까지 연장합니다.
• 열린 스케치 요소만 잘라낼 수 있습니다.

근접 잘라내기

근접 잘라내기 를 선택하여 선택한 스케치 요소를 잘라내거나 연장합니다. 근접 잘라내기를 제어하는 요소는 다음과 같습니다.

• 선택한 스케치 요소를 다른 스케치 요소와 가장 근접하게 교차하는 부분까지 제거합니다.
• 선택한 요소를 연장합니다. 요소가 연장되는 방향은 포인터를 끄는 방향에 따라 다릅니다.

비디오: 근접 잘라내기

이 옵션은 잘라낸 요소에 대한 치수 구속 조건을 유지합니다. 잘라내기 조건에 따라 기하 구속 조건을 유지할 수도 있습니다.

예

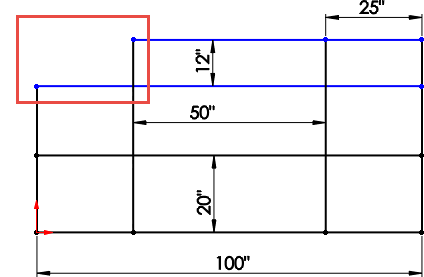

잘라내기 이전

잘라낸 요소를 보조선으로 유지 선택 취소

잘라낸 요소를 보조선으로 유지 선택
