PDF 파일에 수동으로 치수번호 표시

수동 추출 도구가 광학 문자 인식(OCR) 편집기 도구를 대체합니다. 주석을 수동으로 추출하여 치수번호를 더 빠르게 표시할 수 있도록 간소화되었습니다.

PDF 파일에 수동으로 치수번호를 표시하는 방법:
  1. SOLIDWORKS Inspection 독립 실행형에서 신규 를 클릭합니다.
  2. 프로젝트 템플릿 대화 상자에서 템플릿을 선택하고 을 클릭합니다.
  3. CAD/PDF 파일 열기 대화 상자에서 PDF 파일을 선택하고 열기를 클릭합니다.
  4. 수동 추출 (문서 리본)을 클릭하고 치수번호를 표시할 주석 유형을 선택합니다.
    • 치수
    • 기하 공차
    • 노트
    • 표면 마감 처리
    • 용접
    • 기타. 온도, 토크, 전기 저항과 같은 주석을 포함합니다.

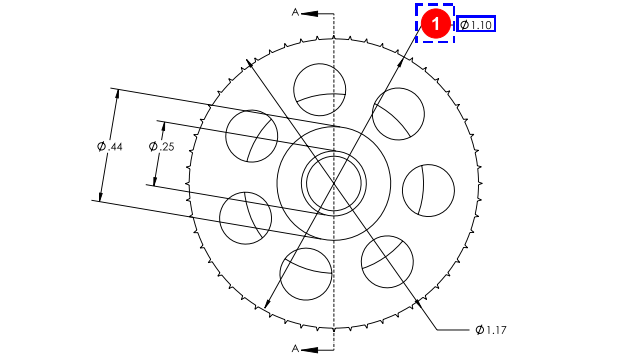

  5. PDF 파일에서 이전 단계에서 선택한 유형의 주석을 상자로 선택합니다.
  6. 속성/기본 설정 PropertyManager의 일반, 검사, 치수번호 표시, 사용자 지정 아래에서 주석에 남아 있는 데이터의 값을 입력합니다.
